始めに　私はＬＣＤモニターを東京は秋葉原で手に入れたが、主にシャープ製、東芝製の４インチモニター、及びワイドタイプモニターが手に入れやすいと思います。
ここでは実際に手に入れたモニターの接続方法を展示します。

シャープ製ＬＣＤミニモニタについて

モニター型フロッピーケースに納めるのには多少バックライトの加工しなければいけませんが、ちょうどいい大きさです。
ビデオ信号を入力させたいときはＲＧＢコンバータが必要になります。私は秋月電子のＲＧＢコンバータのキットを使用しました。
他のメーカーからも同様なキットがありますが、たいてい同じ回路なのでそのまま使えます。

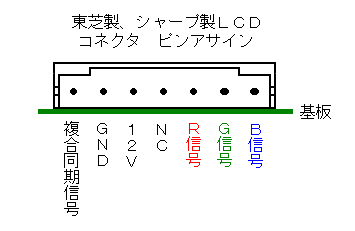

ＲＧＢコンバータのＲＧＢ信号、同期信号をモニタのそれぞれの端子に接続するだけです。

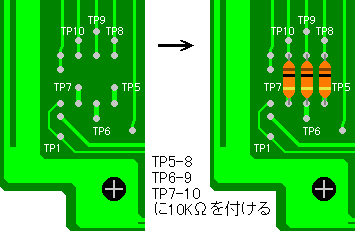

ただし、そのままですと暗い感じがしますので、モニタ側の加工が必要です。といっても抵抗３本付けるだけですのでそんなに手間にはなりません。

東芝製ＬＣＤミニモニタについて
まだ作ってないよー(T-T)

ワイドタイプＬＣＤミニモニタについて

ＬＣＤの収まっているプラスチックケースにだいぶ余裕がありますので、ＲＧＢコンバータを空きスペースに納めると良いでしょう。

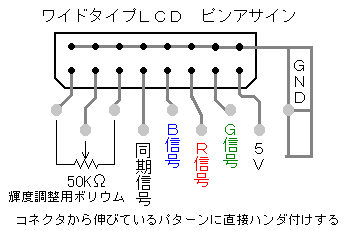

一応ＬＣＤ側にコネクタはついていますが、コネクタから伸びているラウンドに直接配線した方が楽です。

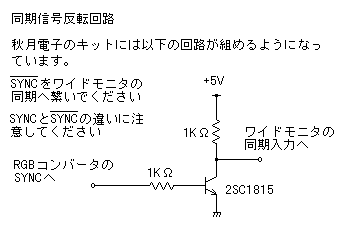

同期信号はCXA1621／V7021から出ている信号を反転させる必要があります。トランジスタを使って反転させます。
ただし、秋月電子のＲＧＢコンバータキットには反転させる回路が組めるようになっていますので、それを利用してください。
そのほか輝度調整用の半固定抵抗５０ＫΩが必要となります。
また、電源がＬＣＤ駆動用の５Ｖとバックライト用の１２Ｖが必要になります。３端子レギュレータを使用して１２Ｖから５Ｖを作れば一つの電源で済むようになります。
