光る額縁
----- 部品表 -----
光る額縁
----- 部品表 -----
----- PICプログラム -----
「ＦＥＮＧ３のホームページ」にあるPIC12F509を使ってみよう 第２回 スイッチを使ってみよう (2) フルカラーＬＥＤを点灯させるを参考
----- 組み立て手順 -----

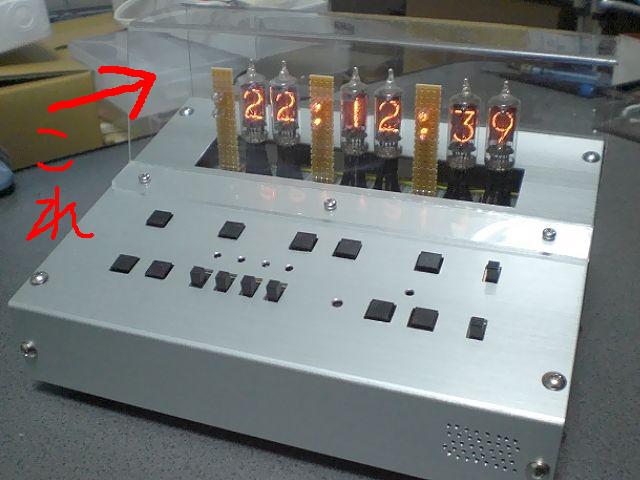

ニキシー管時計を作った際に準備したアクリル板が余っていたので、イラストを彫ってみることにする。

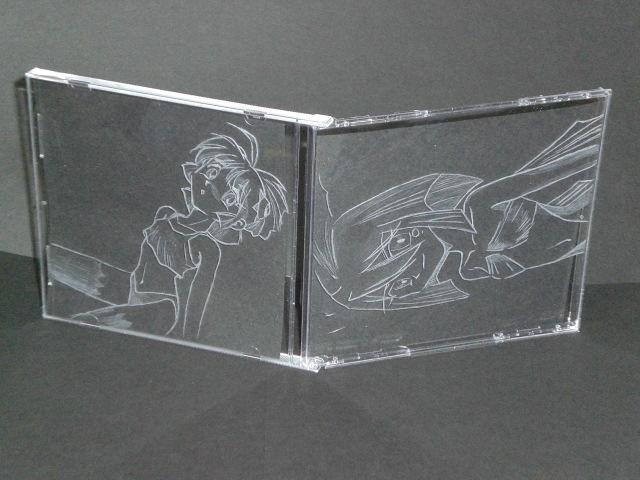

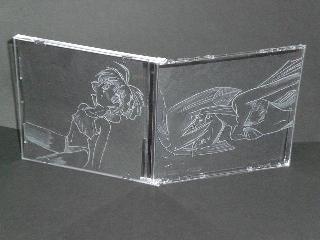

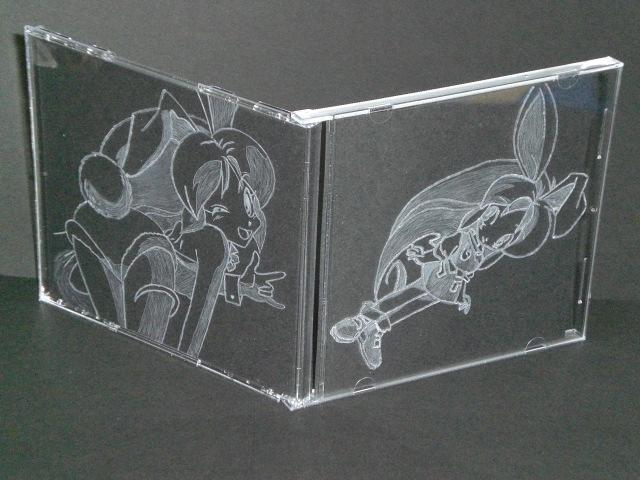

練習のため、不要になったCDケースにイラストを彫ってみる。
イラストの元ネタは、西川先生のホームページにあったイラストと、エトレンジャーのクリーム。

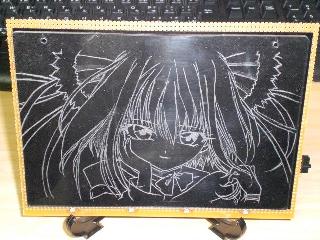

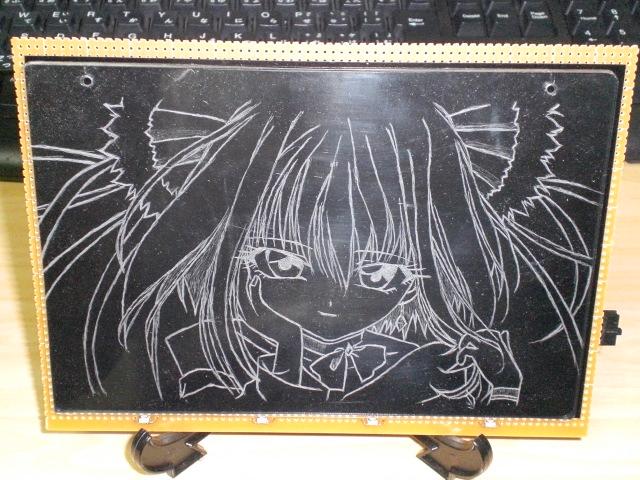

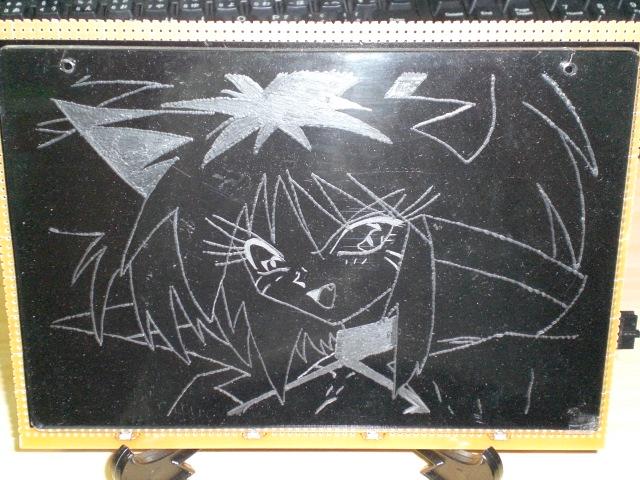

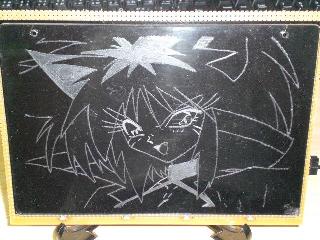

PICの動作検証とデザインナイフで彫った場合とルータで彫った場合の比較を兼ねた試作品の製作。

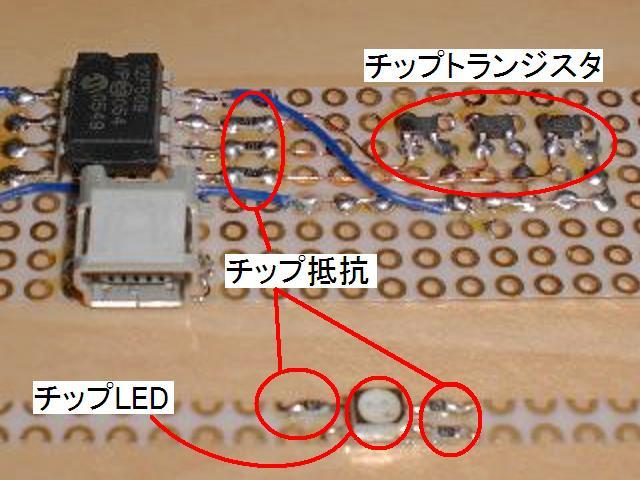

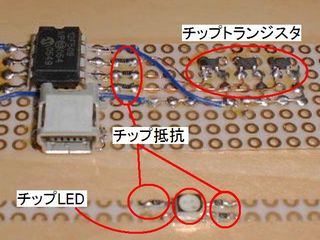

試作品のチップLEDの取り付け。

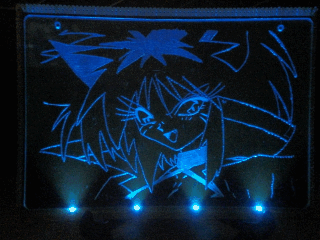

GIFアニメのため色が切り替わっているように見えますが、実際は少しずつ変化しています。
イラストは護って守護月天のキリュウ(CD-ROM)とエトレンジャーのニャンマー(アニメのキャプチャ)
光っているところは【ニコニコ動画】アクリル板が余っていたので額縁を作って光らせてみた〜準備編〜で。
デザインナイフでアクリル板を彫っているところ。
彫っている様子は【ニコニコ動画】アクリル板が余っていたので額縁を作って光らせてみた〜製作編〜で。

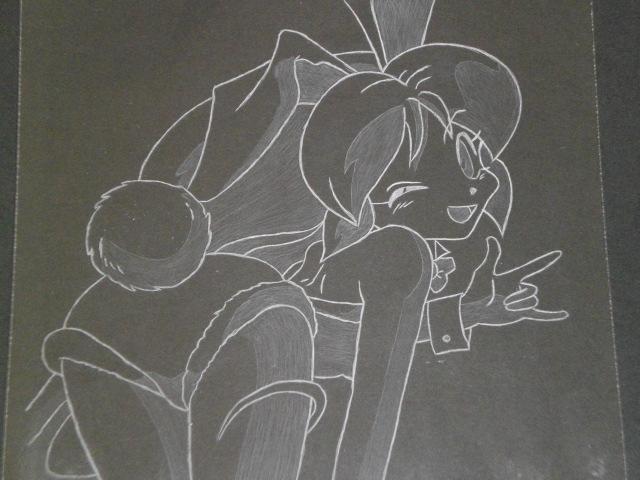

彫り終わったところ。

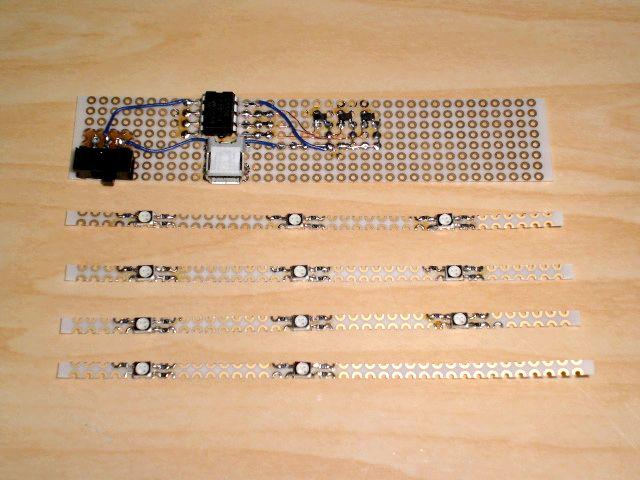

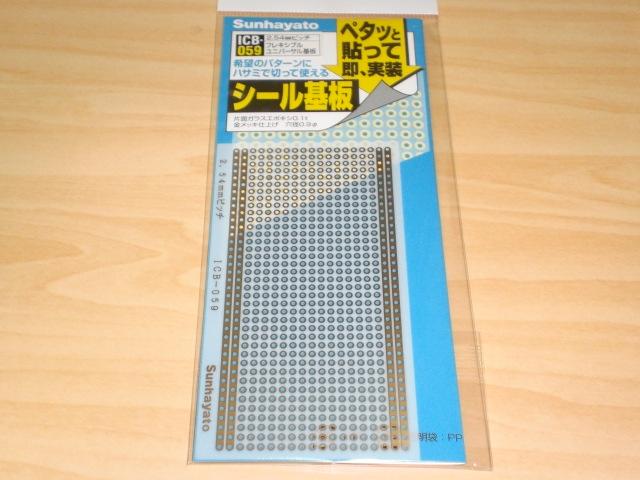

回路はシール基板の上に作っていく。
電源用のスライドスイッチは仮のもので、後から取り替えた。

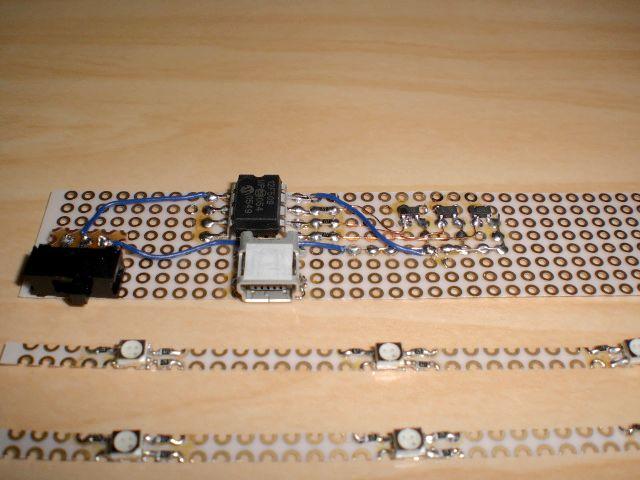

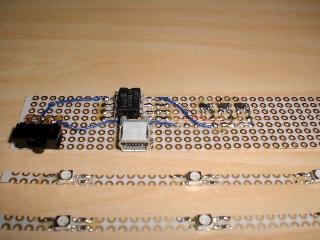

基板の様子。

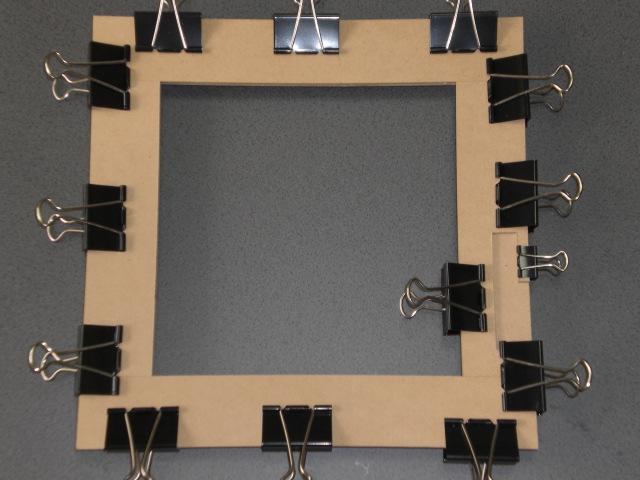

額縁の組み立て。

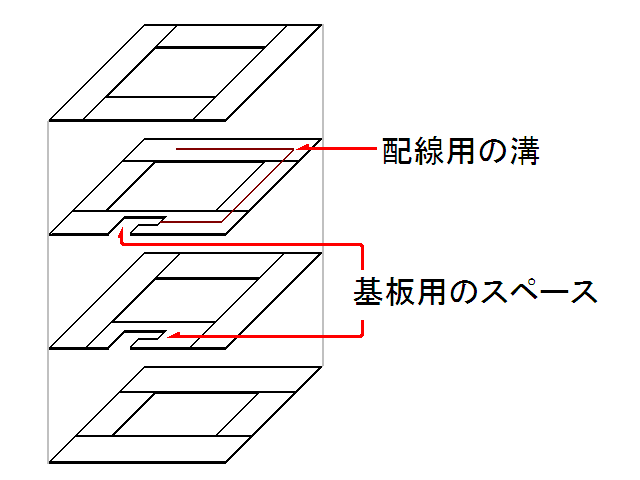

一枚板の真ん中を切り抜くのは面倒で無駄も多いので、MDF板を細長く切って組み合わせていく。

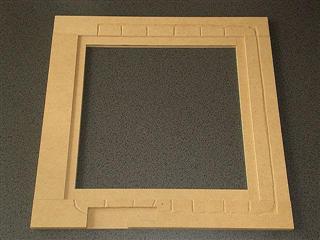

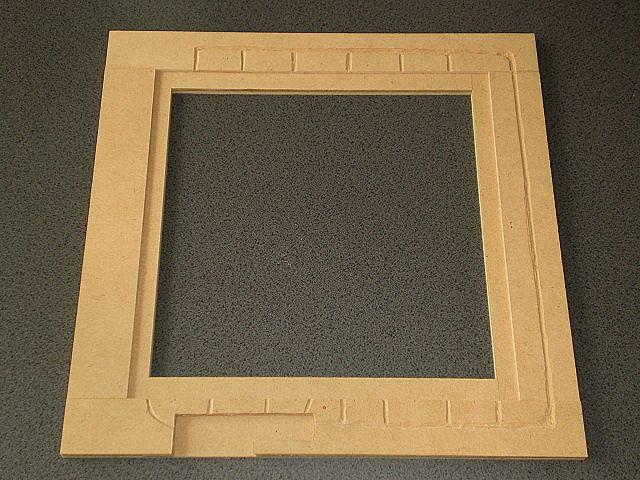

MDF板を三層目まで接着して額縁を組み立て、配線用の溝を彫る。
あらかじめ、基板を設置するスペースを空けておく。
また、溝を彫る際は金具を取り付ける部分は避けておく。

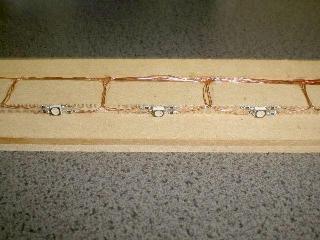

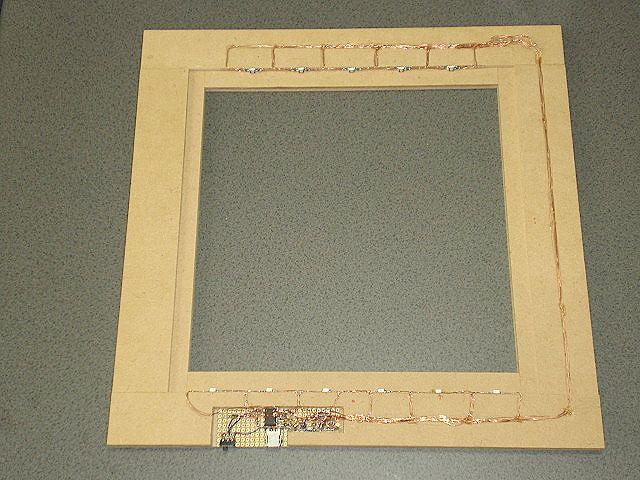

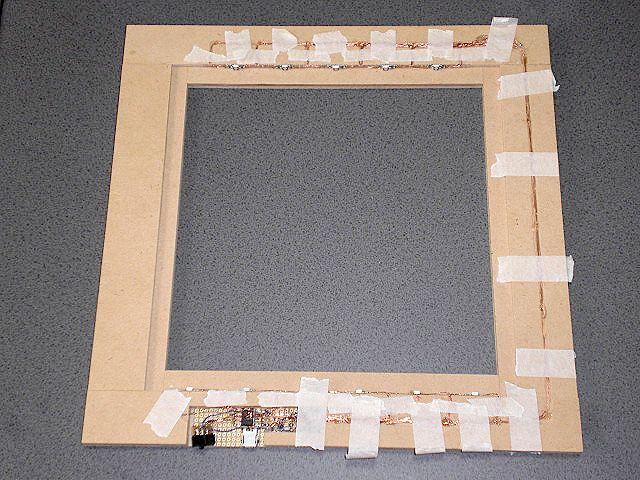

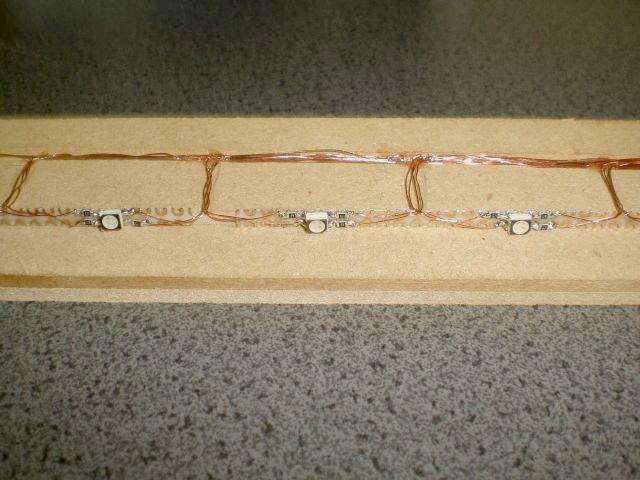

基板とLEDを設置して0.3mmのポリウレタン線で配線していく。
配線がバラけないように接着する。
LEDは上5個・下6個を交互になるように配置。

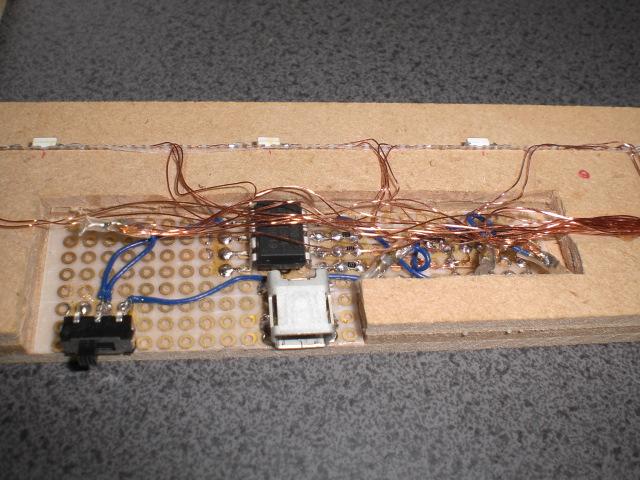

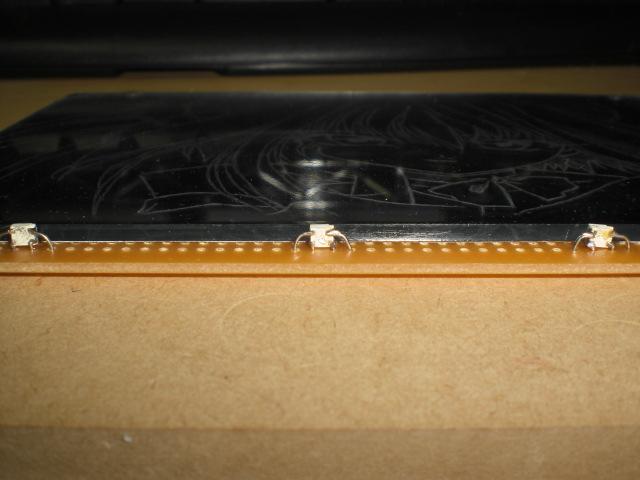

LEDを回路部の基板の取り付け。
スライドスイッチは秋月電子で買ったスイッチに取り替えてある。

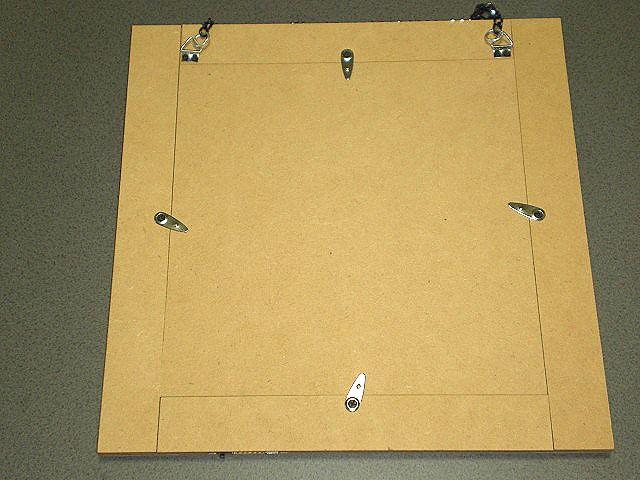

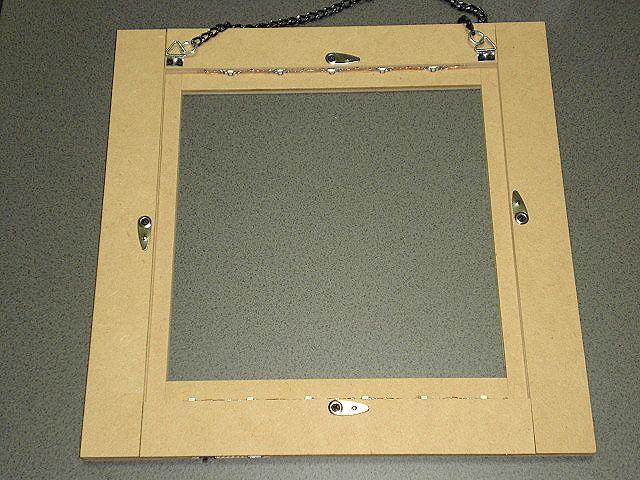

背面のMDF板を接着して金具等を取り付けたところ。

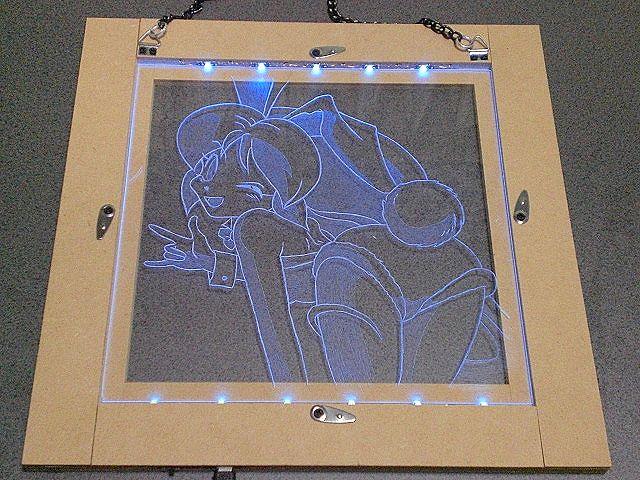

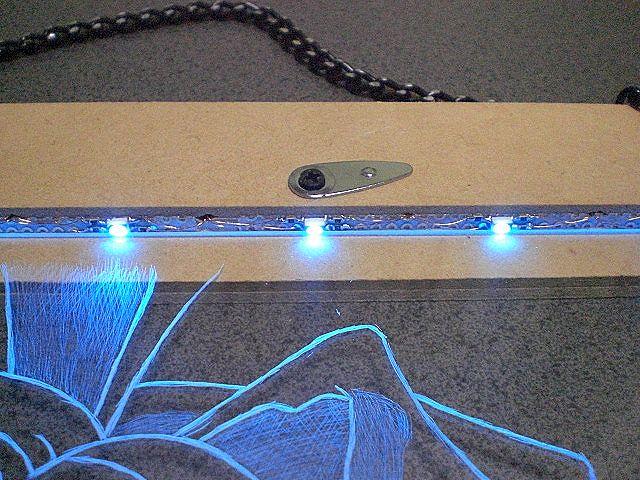

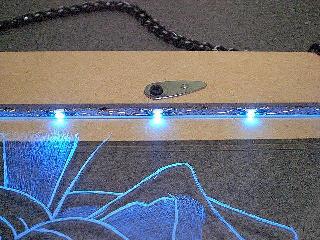

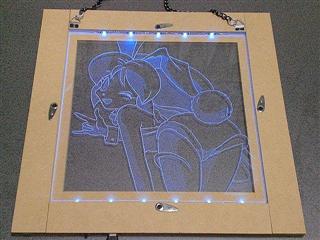

LEDを光らせた様子。
裏蓋を占めたところ。

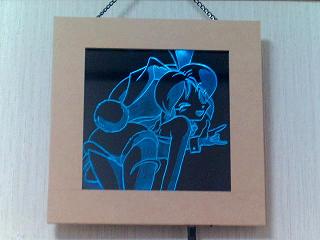

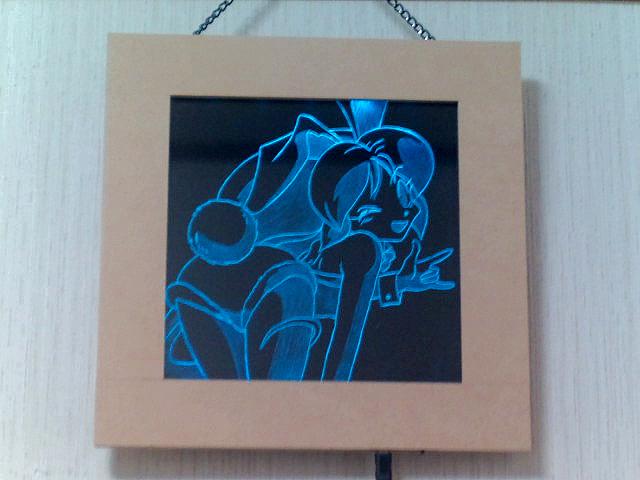

完成。

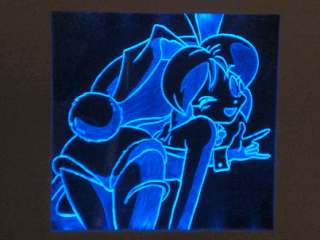

GIFアニメ
製作工程や実際に光らせているところはニコニコ動画で。
