以下は動作確認風景

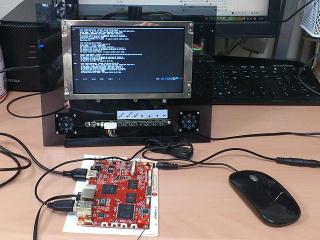

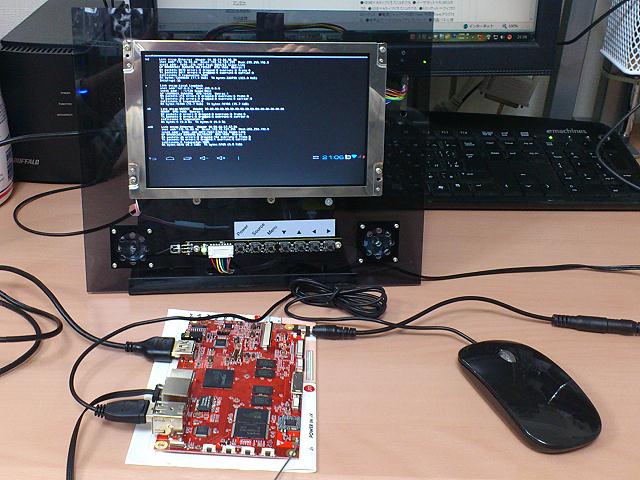

さっそくHDMIで動作確認。
M/B for Android[IMAPX210-MB]の時に作ったモニタをそのまま利用。

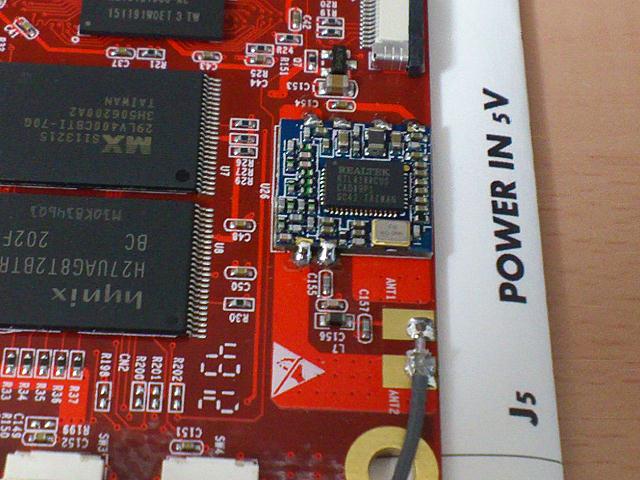

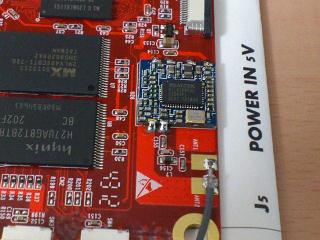

WiFiモジュールを取り付けたところ


M/B for Android[IMAPX210-MB]の時と同じように上に詰まっていて上と左右が途切れている。

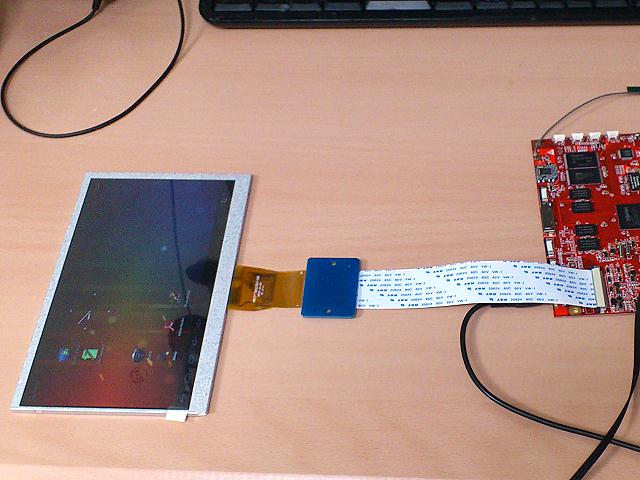

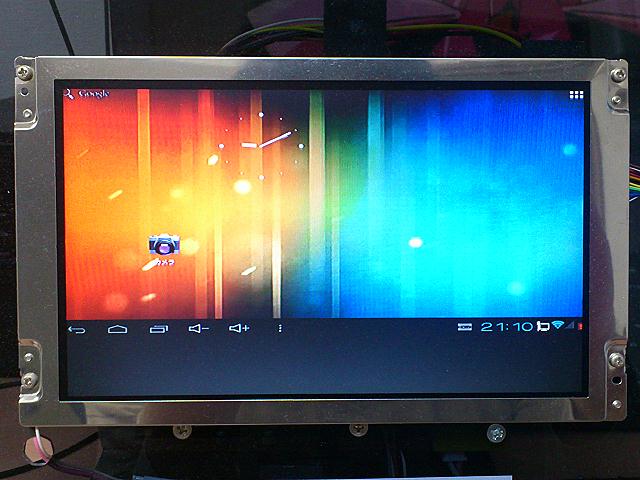

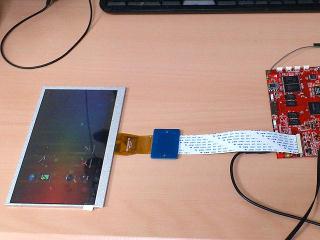

液晶パネルを取り付けたところ。

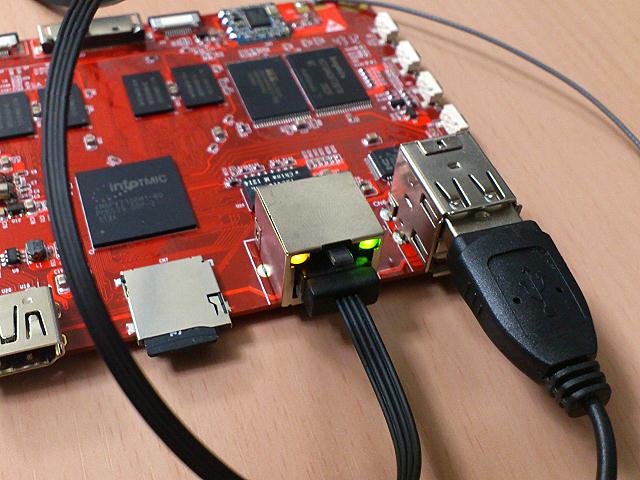

有線LANを接続したところ。
LEDが点灯して通信できているようだ。

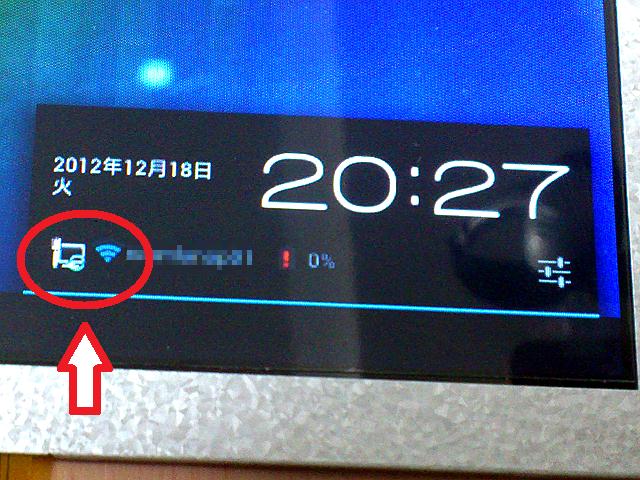

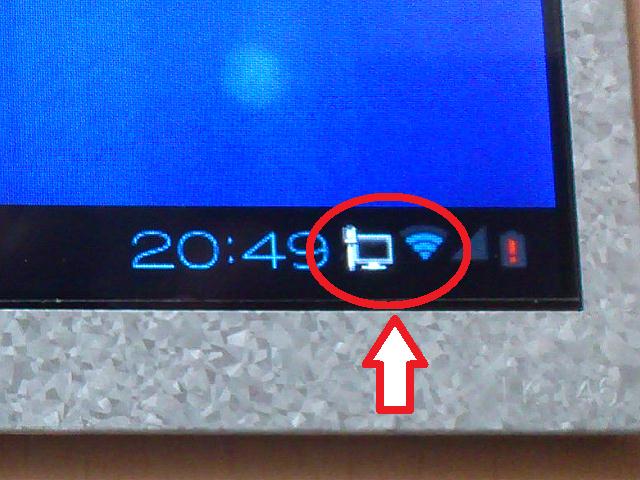

有線LANとWiFiの両方を接続している状態での、ステータスバーの表示
WiFiのアイコンの左側に有線LANがつながっていることを示すアイコンが表示。

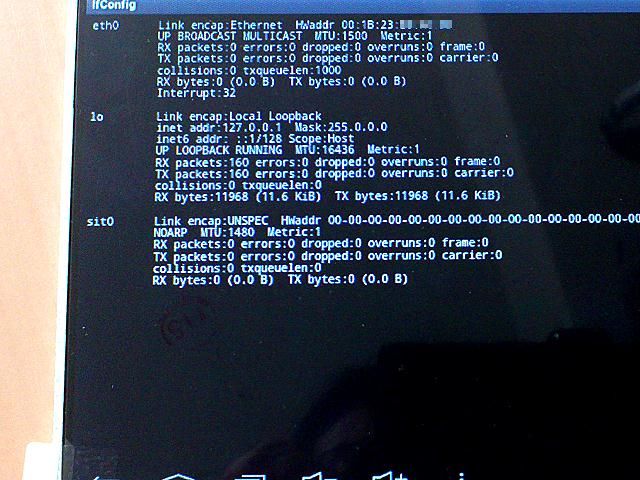

有線・無線いずれも接続されていない状態で、ifconfigというアプリでインターフェースの状態を見てみる。
アプリの名前の通り、まんまUnix/Linuxのifconfigコマンドが表示されるアプリ。
eth0にIPアドレスは割り振られていないし、wlanが存在しない。

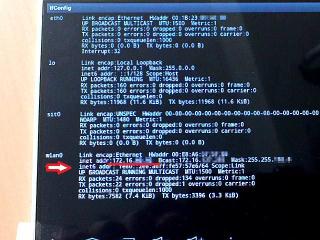

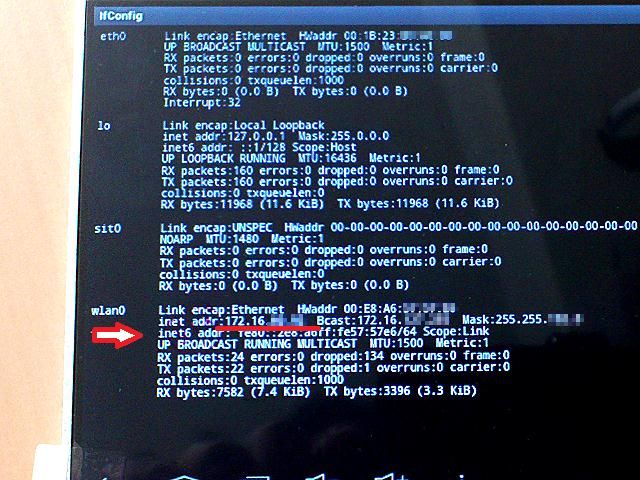

WiFiのみ接続した状況。
wlan0というインターフェースが表示され、IPアドレスも表示されている。

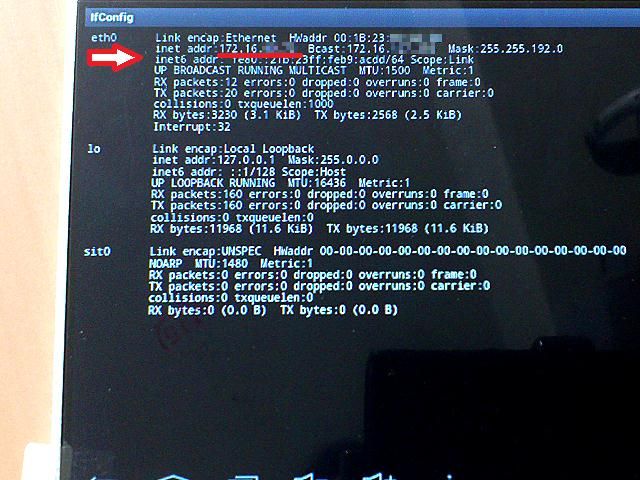

有線LANのみ接続。
eth0にIPアドレスが割り振られている。

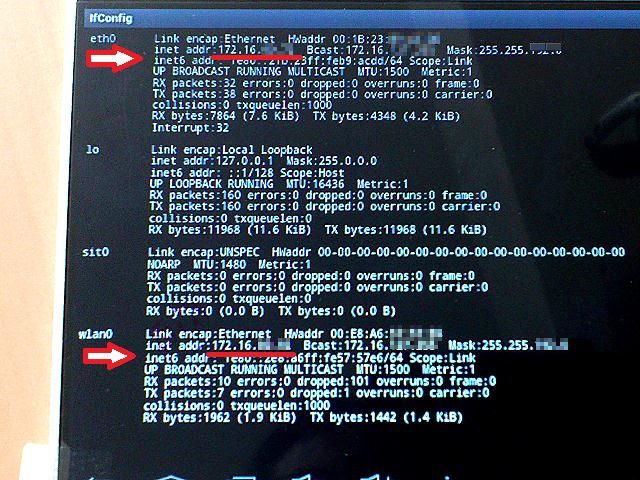

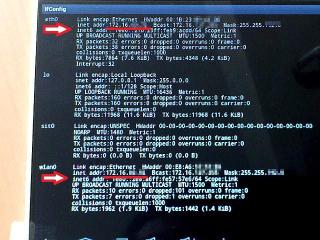

有線・無線両方接続した状態。
eth0とwlan0の両方にIPアドレスが割り振られている。

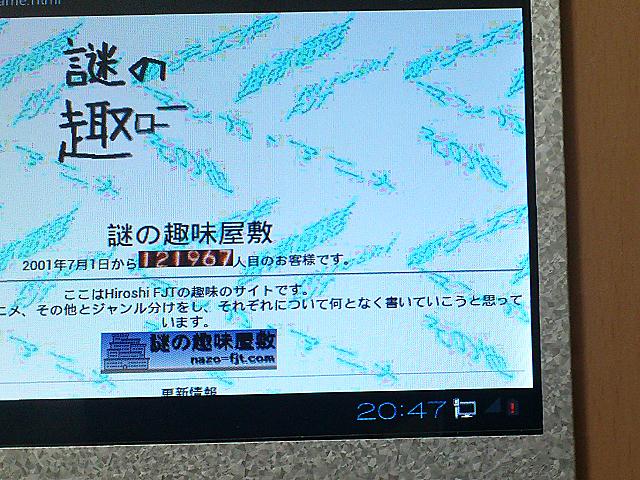

有線LANのみ接続した状態で、ブラウザで表示させているところ。
有線LANでも通信ができることを確認した。
ただ、有線LANの設定項目は見当たらなかった。

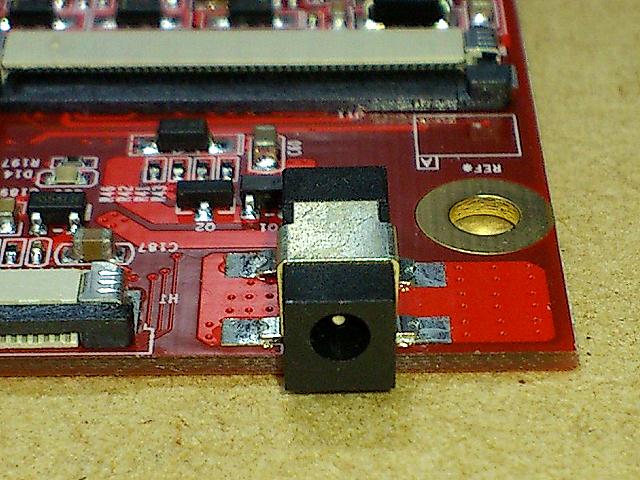

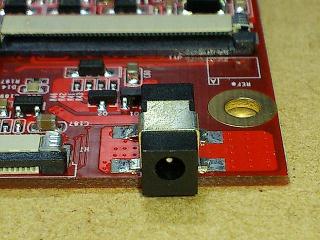

DCジャックがゆるゆるで、接触が悪いので交換することにした。
また、スイッチが押しにくいので交換してみる。

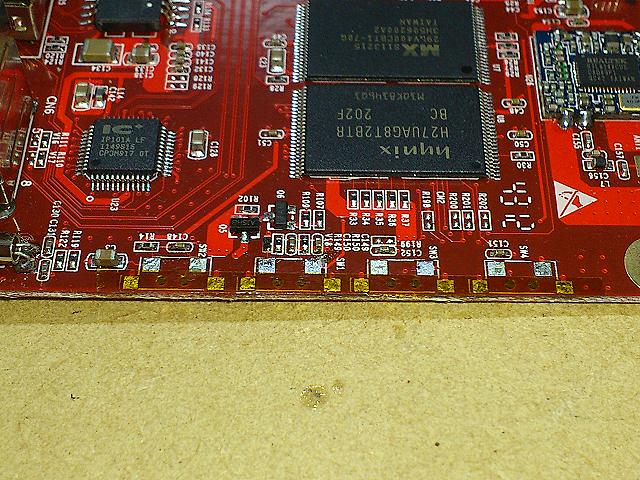

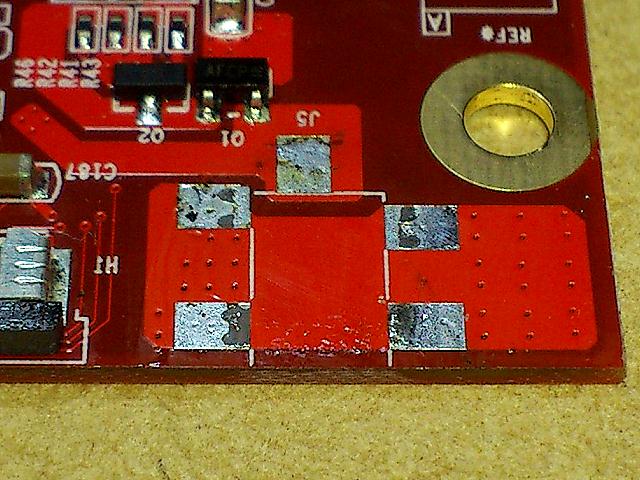

両方取り外したところ。
スイッチのところは、本体固定用のパターンのところをポリイミドテープで養生したところ。

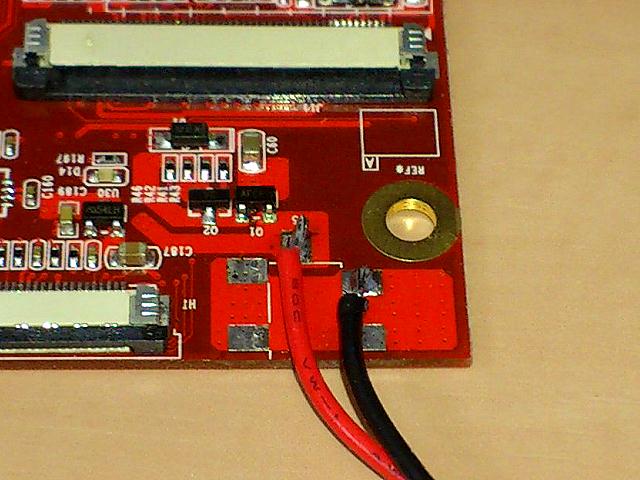

DCジャックは表面実装用のものが見つからなかったので、コードで2.1mmのものをつないでいる。
とりあえずケースを組むのは当分先になりそうなので、当面はこのままでいくことにする。

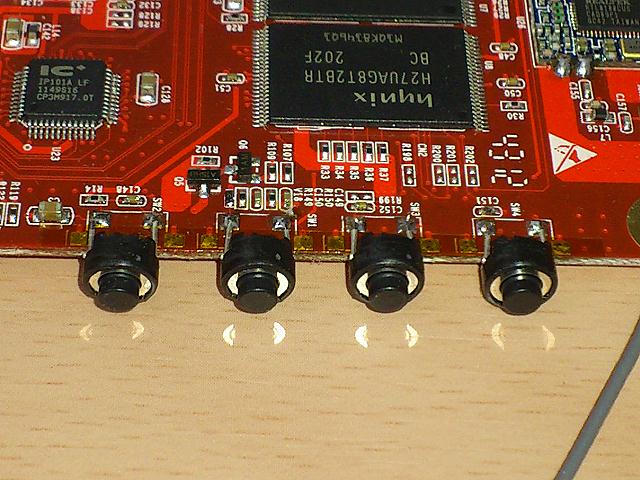

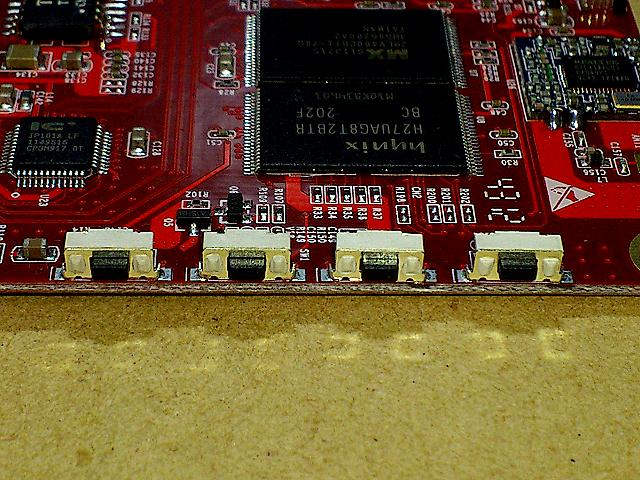

スイッチは押しやすいものに取り換えた。

ケースへ組み込むのはカメラとタッチパネルが揃ってからにする予定。
