時計２　製作レポート

----- この時計の特徴 -----

• 誤操作を防止するスイッチが付いている。
• LEDランプ付きの押しボタンスイッチを使用し、現在の状態がわかるようになっている。
• アラーム機能を利用した100V出力がある。
• アラーム機能に関係なく100Vを出力させるスイッチがある。

----- 部品表 -----

• シンプルLED時計II PS-440S (イーケイジャパン)
• 電源トランス　8V端子のある0.25A程度の容量が得られるもの
• LED付き単極双投押しボタンスイッチ（ロックタイプ）　６個
• LED付き単極双投押しボタンスイッチ（モーメンタリタイプ）　３個
• リレー コイル電圧　5〜6V　接点容量 5〜10Aのもの
• ヒューズホルダー　２個
• ヒューズ　5A　(AC100V出力用)
• ヒューズ 0.5A (時計用)
• トランジスタ 2SC1815 　　２個
• 抵抗　330Ω　９本
• 抵抗　2.2KΩ　２本
• 抵抗　4.7KΩ　２本
• 抵抗　51Ω　１本
• ダイオード　MA150　１本
• ダイオード　1A程度の電流に耐えられるもの　３本
• ケース

キットのパッケージ　　追加部品

----- 回路図 -----

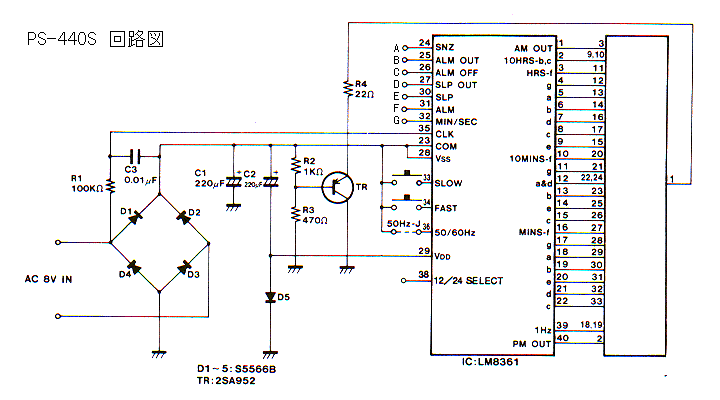

PS-440Sの回路図を見る

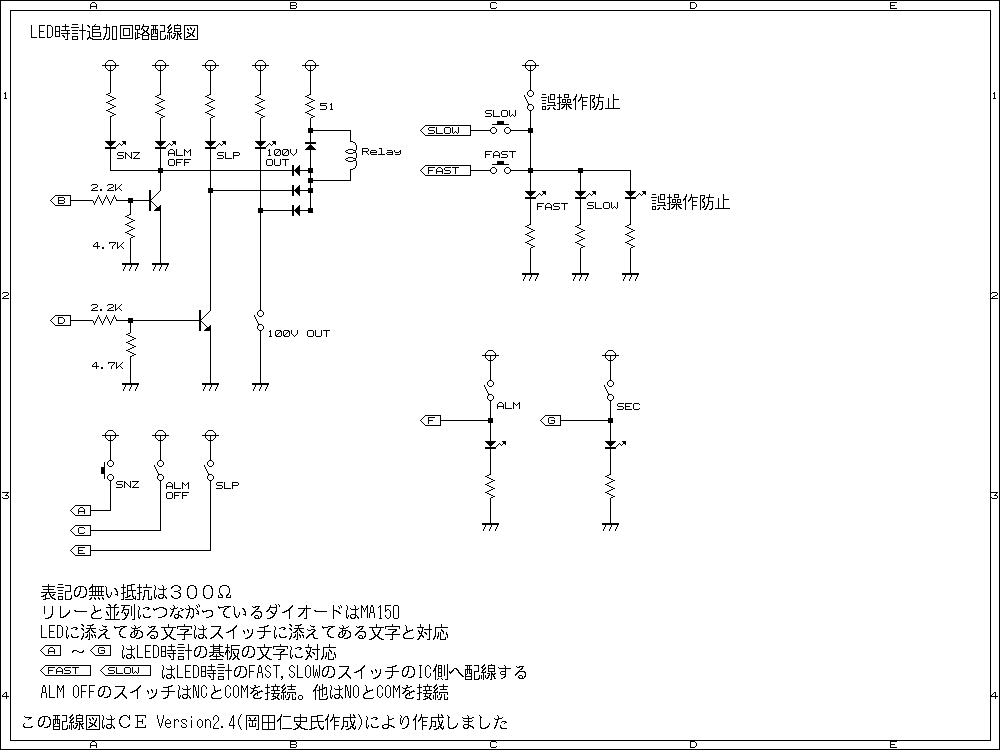

追加回路を見る

----- 組み立て手順 -----

まず、キットの説明書に従いキットを完成させる。ただし、キットに付属している押しボタンスイッチは今回使用しない。今回基板をパネルに取り付ける為、時間表示のLEDと本体基板を平行に取り付けた。

パネルを加工し、基板とスイッチを取り付ける。

まず、スイッチ回りの配線を行い、その後リレー回路部、トランス、電源と配線するとやりやすい。

完成
