　PCA-6151　製作レポート

----- PCA-6151のスペック -----

CPU Pentium 200MHz
(Intel Pentium 75/90/100/120/133/150/166/200MHz)
(AMD K5, Cyrix M1)
BIOS AWARD 128 KB memory; supports plug and play
チップセット SiS 5596/5513
メモリ 72pin EDO SIMM 16MB×2
(Normal or EDO DRAM 1MB～64MB)
VGA PCI VGA SiS 5596 D-sub 15pin(F) 最大1204x768 256Color　メインメモリの2～4MBを使用
シリアルI/F 16C550(UART)互換 50～115.2Kbps
COM1 D-sub 9pin(M) RS-232
COM2 10pin RS-232/422/485 ジャンパ選択可
パラレルI/F 26pin
SPP/EPP/ECP BIOS選択可能
IDEインターフェース 44pin×1(狭ピッチ)
最大8.4GB
PIO mode4
DMA bus-master mode
FDDインターフェース 34pin×1
PS/2コネクタキーボード＆マウス
PC104×1

----- 追加パーツ -----

HDD　1.7GB
CD-ROM
電源
コネクタ付きの押しボタンスイッチ(リセットスイッチ用だがATX用の電源スイッチを流用)
3.5インチ→2.5インチ変換ケーブル
IDEケーブル
FDDケーブル
ドーターカード(ジャンク)
コネクタ付きのLED(電源ランプ・HDDアクセスランプ)
キーボード・マウス分岐ケーブル(行きつけの店に無かったためPS/2コネクタ延長ケーブル加工して作成)
ケース用の金具類・アルミＬアングル等

----- ケース組み立て -----

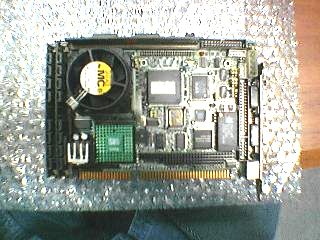

PCA-6151

動作確認風景

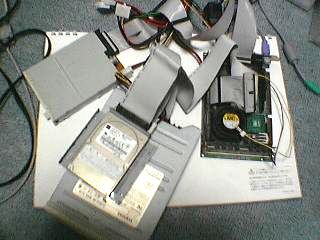

とにかく使えるかどうか確認するためにとりあえずつないだところ。
動作確認時のHDDは2.5インチの物を使用。
3.5インチ→2.5インチ変換コネクタがいかれてしまったことと、HDDの容量が少なかったこともあり、組み立て時はジャンクの1.7GBの3.5インチHDDを使用。

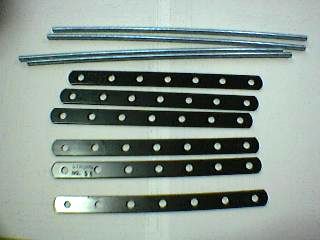

組み立てに使った金具とねじの切られた棒

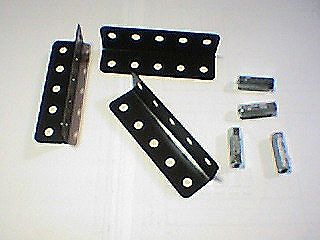

組み立てに使ったＬ字金具とスペーサーの親玉みたいなやつ

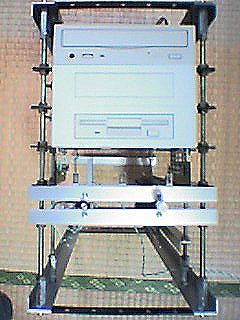

正面
組み立てを簡素化するため、3.5インチのHDDとFDDは5インチベイに取り付けられるようにするBOXを使用
電源スイッチ、リセットスイッチの取り付けはアルミのＬアングルを加工して取り付けている。
スイッチ上部のＬアングルにはLED固定用のＬ字金具がついている。

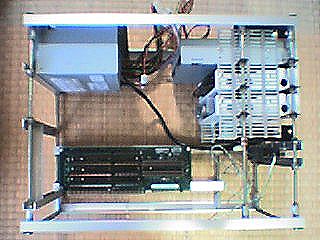

側面
ドライブの固定に穴あきシャーシを利用。
各ドライブを支えるために金具を使用したが、本来の5インチドライブを取り付けを行うには多少狭い状態。
このため、3.5インチ→5インチ変換BOX以外は取り付けられなくなってしまったが、これ以上5インチドライブを取り付ける予定は無いので問題はない。

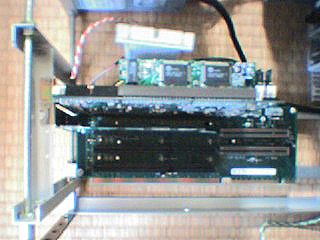

ドーターカードに取り付けられたPCA-6151とLANカード(側面)
PCA-6151から延びているコネクタは、2.5インチ→3.5インチ変換ケーブル。
本来はデスクトップに2.5インチHDDをつなげるためのケーブルを逆に利用している。
片方がＬ字アングルで片方がコの字アングルなのは、事前に買っておいたＬ字アングルがなくなってしまったため。

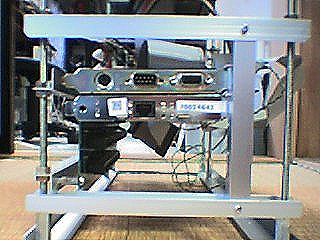

ドーターカードに取り付けられたPCA-6151とLANカード(裏面)

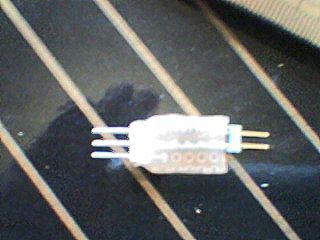

3.5インチドライブ電源コネクタ→電源ランプLEDコネクタ変換
電源側のコネクタが3ピンなのは、手元にそれしかなかったため。
+5Vの方をLEDにつなげるため、300Ωの抵抗がついている。
熱収縮チューブで保護している。

----- PCA-6151 使用方法 -----
１．まずはBIOSをアップデートします。

1.1　http://www.firich.com.tw/Tech/TechBios.html等から「AWD66.EXE」をダウンロードします
(「AWD66.EXE」で検索したらこのページが引っ掛かったので・・・)

1.2　次にADVANTECHから「PCA 6151 BIOS V2.00 for A2」をダウンロードします。

1.3　PCA-6151でDOSを立ち上げ次のコマンドを実行しBIOSをアップデートします。

A:\> awd66

２．OSのインストールをします。
私はWindows98をインストールしました。
以下はWindows98での説明になります。

３．ディスプレイドライバのインストール

3.1　Driverzone.comから「596106b2.exe (Windows95)」「596106-1.exe (WindowsNT)」をダウンロードします。
インストールしたOSがWin95,98の場合は「596106b2.exe (Windows95)」の方を使います。

3.2　ダウンロードしたファイルを実行し、ファイルを展開します。

3.3　ディスプレイドライバをインストールします。
ディスプレイのプロパティから「設定」タブを選びます。
「設定」タブ内の「詳細」をクリックします。
「アダプタ」タブ内の「変更」をクリック
「デバイスの選択」で「ディスクの使用」を選択
「sis596.inf」を指定
これで、PCA-6151に適したディスプレイドライバがインストールされたことになります。

ディスプレイのサイズと色数の関係は以下の通りです。

サイズ			色数
1280	×	1024	256 colors( 8bit)
1024	×	768	High color(16bit)
800	×	600	True color(24bit)

なおPCA-6151のマニュアルについてはADVANTECHの中にあります。

そのほかについては、
ADVANTECH→Knowledge Center
で、KeywordにPCA-6151を指定して検索してみてください。

注意 Windows95,98インストール時にはCD-ROMは認識されているにもかかわらず、いざWindows95,98を立ち上げるとCD-ROMが認識されないという問題が確認されています。

----- その他情報 -----
AUX KEYBOARDについて

Keyboard/Mous 分岐ケーブルについて

PCA-6151側	コネクタ	Keyboard	Mouse
	1	1(DATA)	-
	2	-	1(DATA)
	3	3(GND)	3(GND)
	4	4(+5V)	4(+5V)
	5	5(CLK)	-
	6	-	5(CLK)

市販されている分岐ケーブルとは結線が逆になっていることに注意。
これはノート型ＰＣ等に接続するケーブルの場合は、メインでマウスと接続し、拡張でキーボード(10キー等)を接続するような想定になっているが、
PCA-6151の場合はメインでキーボードを接続し、拡張でマウスと接続することになっているからであろう。
