----- スタンド組み立て -----
残材を利用してフィーリングだけで作ったので当初は図面が無かった。

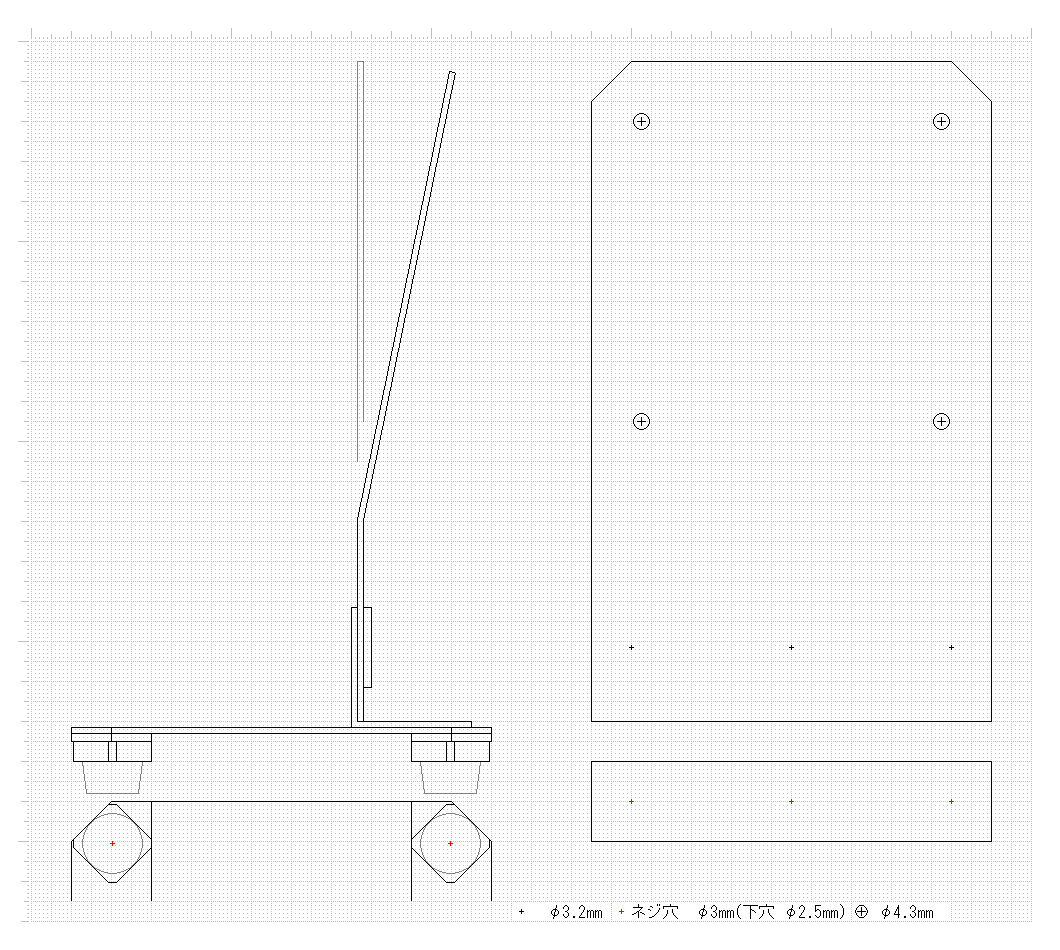

図21・側面・正面

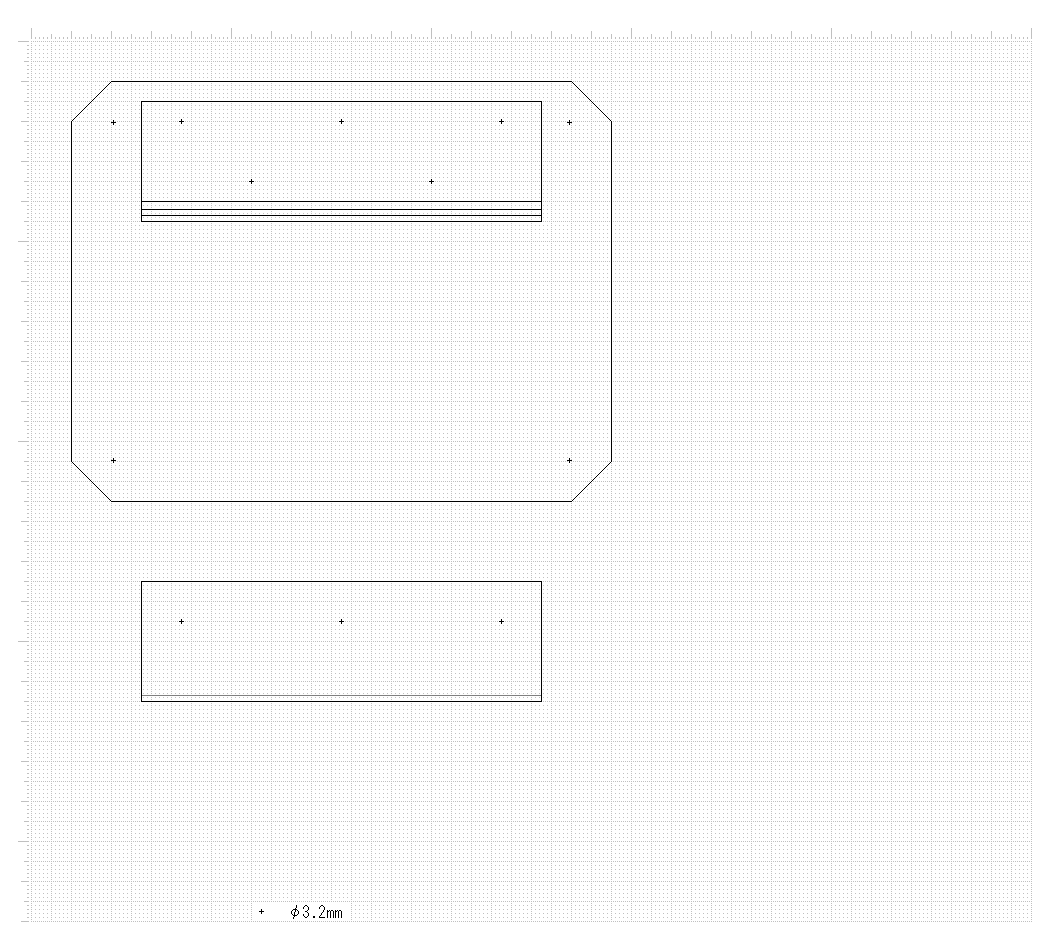

図22・上面

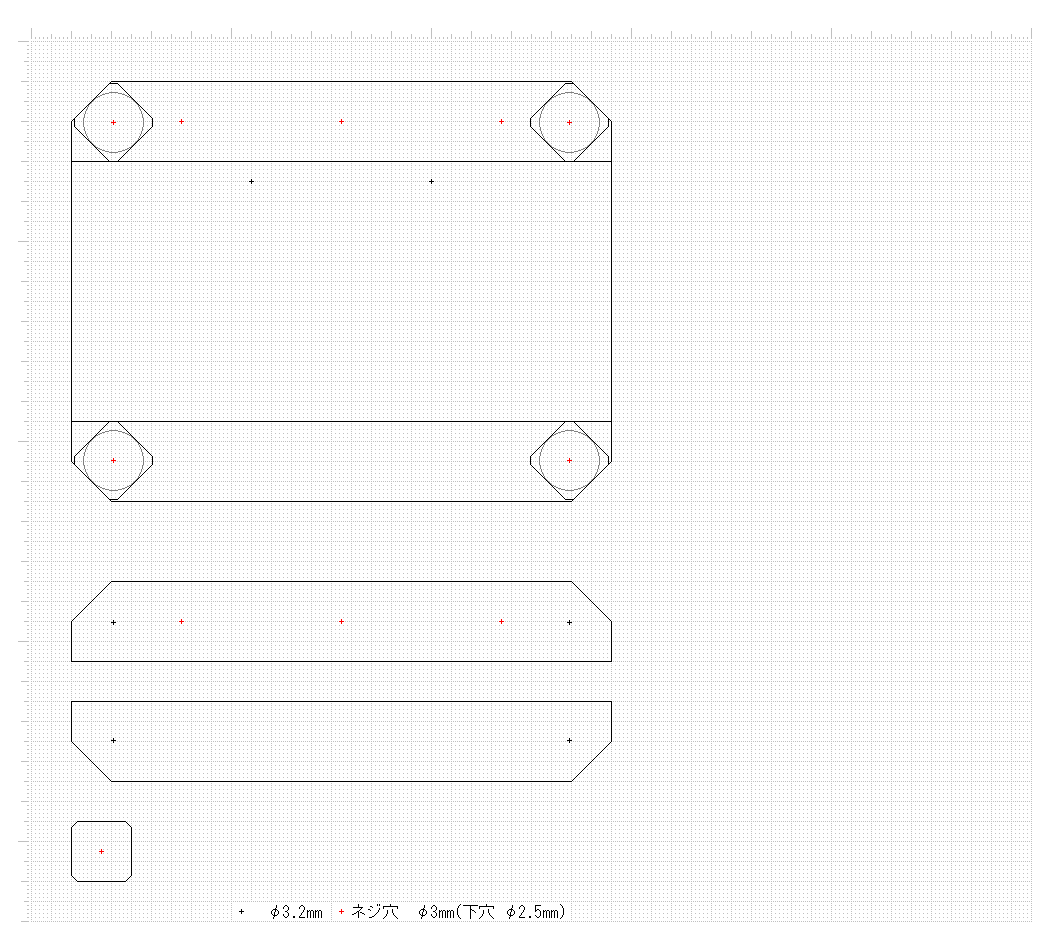

図23・下面
土台のアルミ板は、ディスプレイをあけた穴の部分を利用。
ディスプレイ取り付け部分のアルミ板も切り出した際のあまりの部分。
他の部材も残材の2mm厚×20mm幅の平角棒、5mm厚×15mmの平角棒、30mm×30mmのLアングルを利用している。
アルミ板は本体と同じく、紙やすりで一方向に磨いてある。

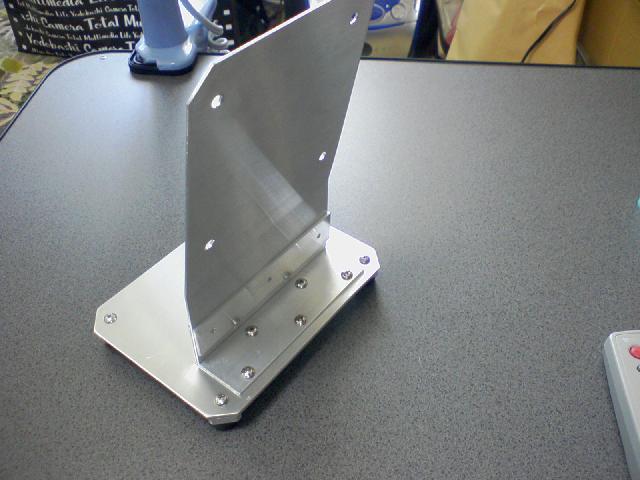

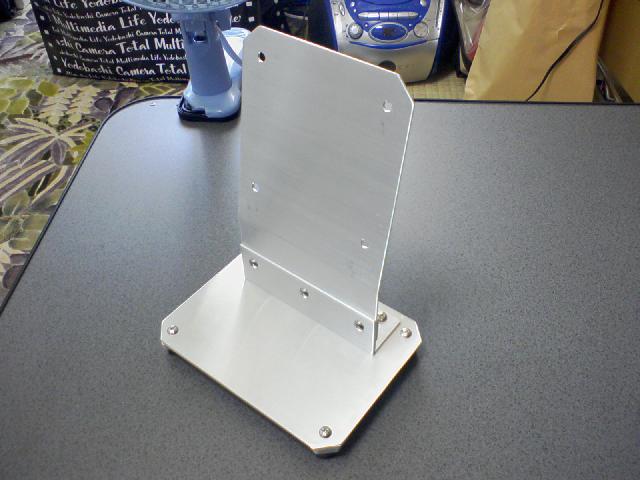

正面部分

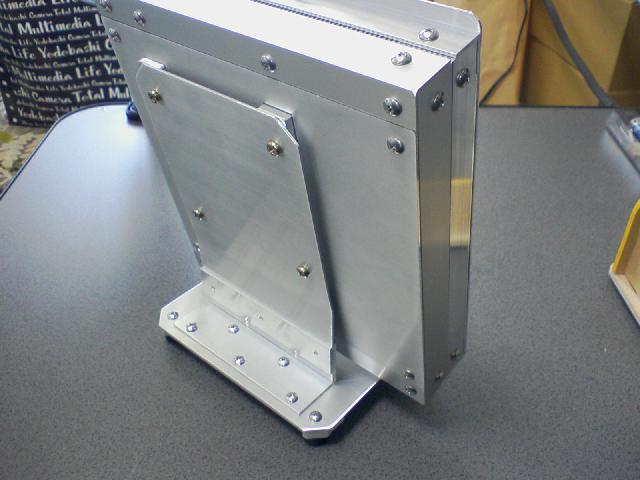

裏面部分
ディスプレイ取り付けのアルミ板はLアングルと平角棒で挟むようにして取り付けている。
平角棒にはネジ穴があけてある。
土台とLアングルは5つのネジでとめている。

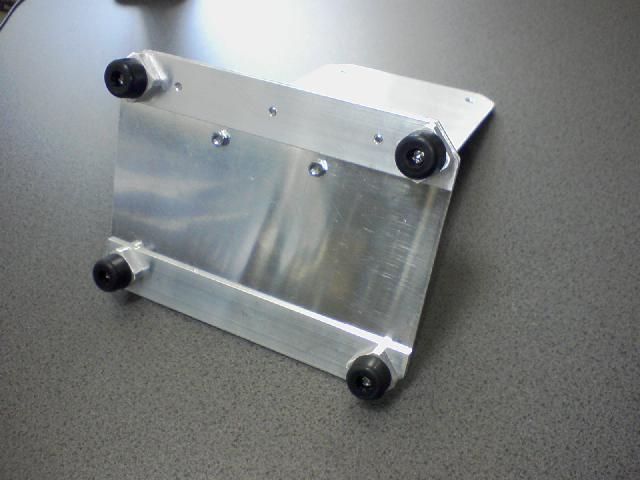

土台部分の底面
5mm厚×15mmの平角棒を15mmの長さで切って正方形の板を作る。
角を削ってネジ穴を開けてあり、下からゴム足をネジ止めしてある。
前後に2mm厚×20mm幅の平角棒で補強してあり、Lアングルがあるほうにはネジ穴が開いてある。
ディスプレイ本体を取り付けたところ

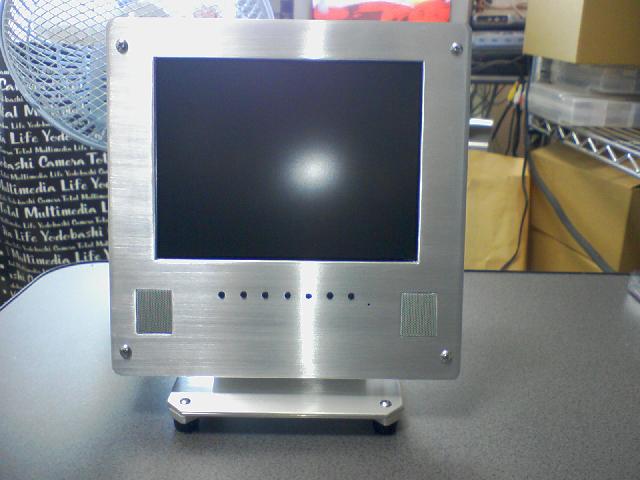

正面からみたところ
