液晶ディスプレイ c'nana 製作レポート


ページ1……スペック・パーツ・制御キーボード改造
ページ2……ケース組み立て
ページ3……スタンド組み立て
ページ4……使用

----- 使用 -----

VGA接続時、説明書ではリフレッシュレートを85Hzに設定する必要があるように書いてあったが、特に設定を変えることなく表示が出来た。
WindowsXPの場合、画面のプロパティ→設定→詳細設定→モニタのリフレッシュレートは60ヘルツのままで動作している。

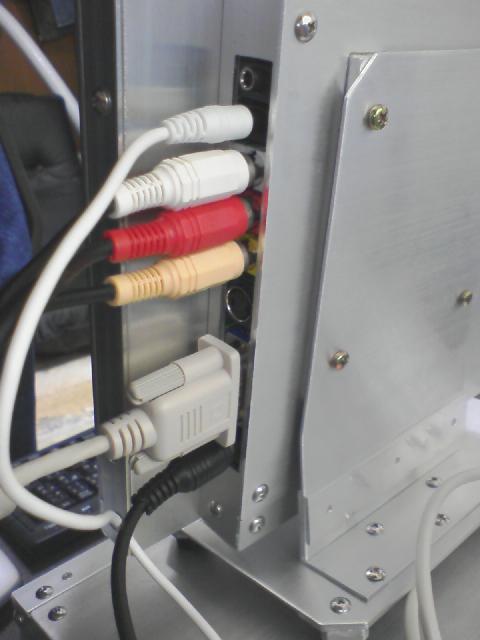

ケーブルを接続したところ。
上から順に
ヘッドホン
PCオーディオ
音声(左)
音声(右)
ビデオ
Sビデオ
VGA
電源

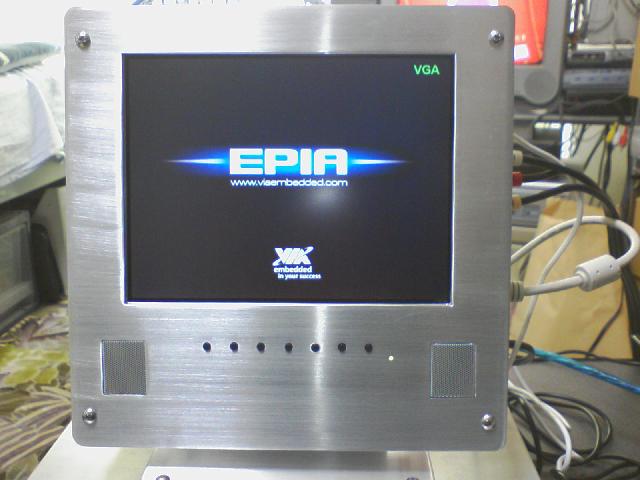

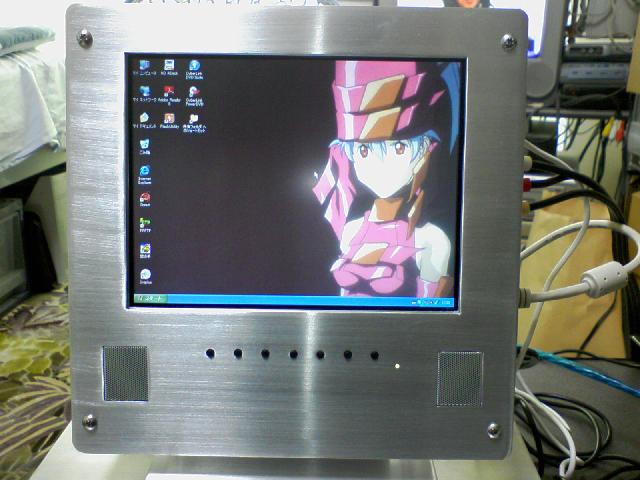

Pico-ITXを繋いで立ち上げたところ。

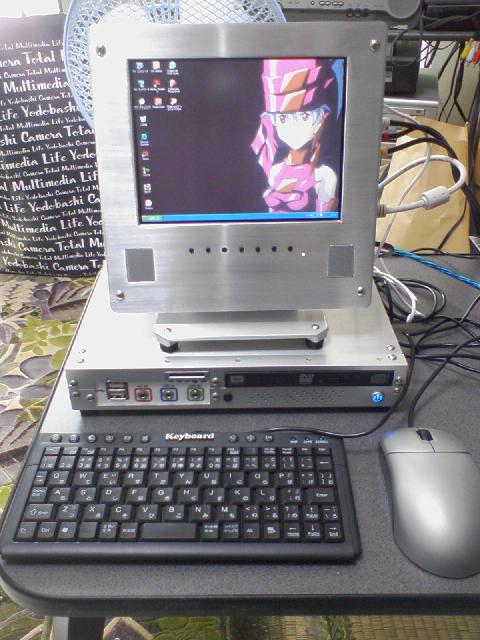

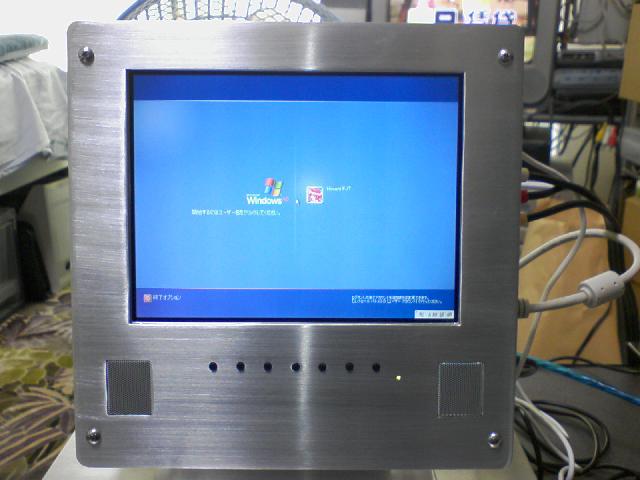

WindowsXPを立ち上げたところ。
壁紙は『無限のリヴァイアス』から。

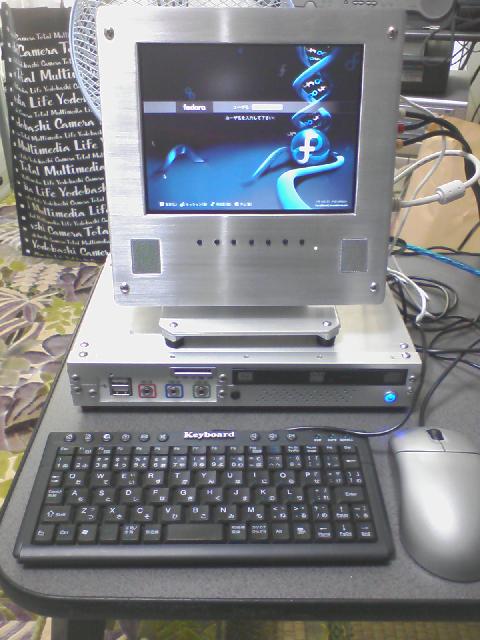

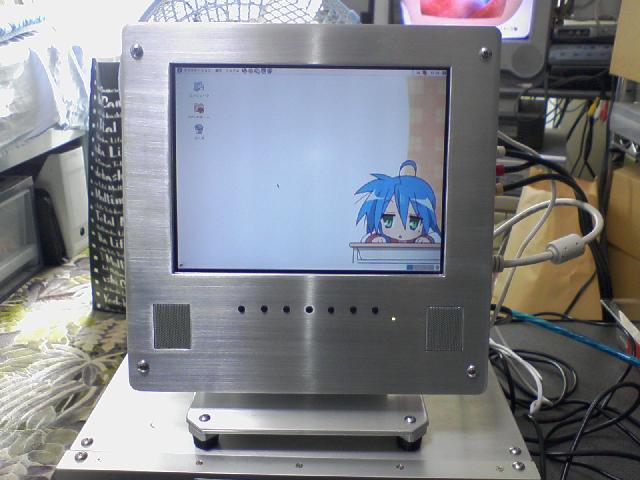

Linuxを立ち上げたところ。
壁紙は『らき☆すた』から。

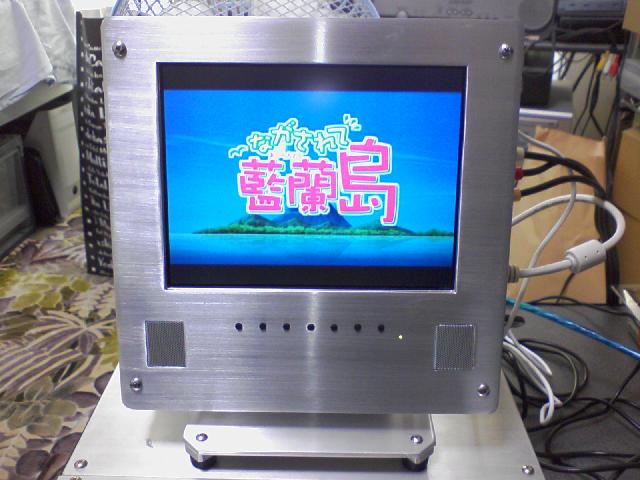

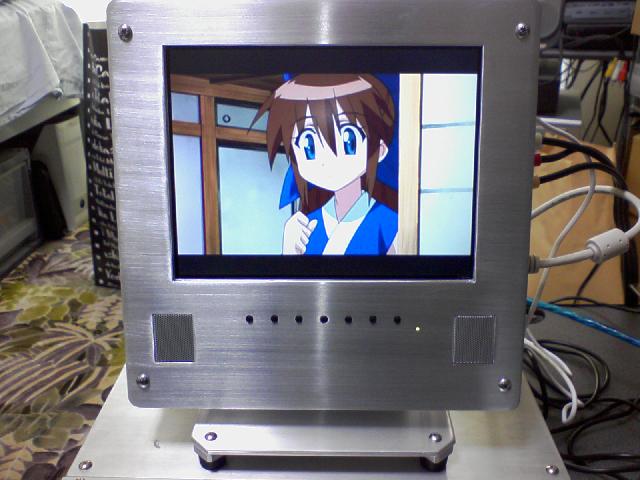

スカパーのチューナーを繋いだところ。
画面は『ながされて藍蘭島』

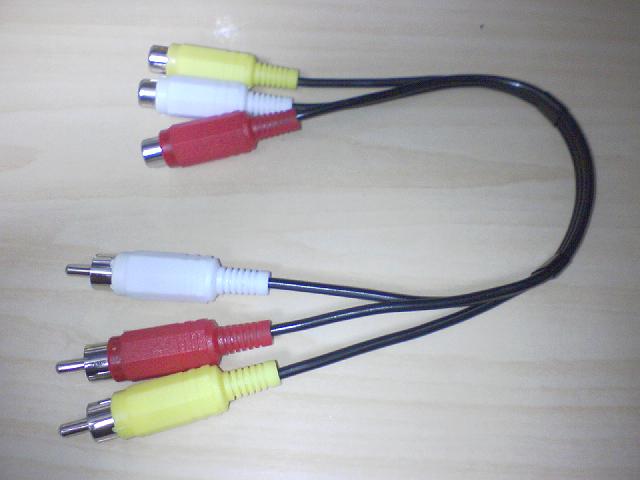

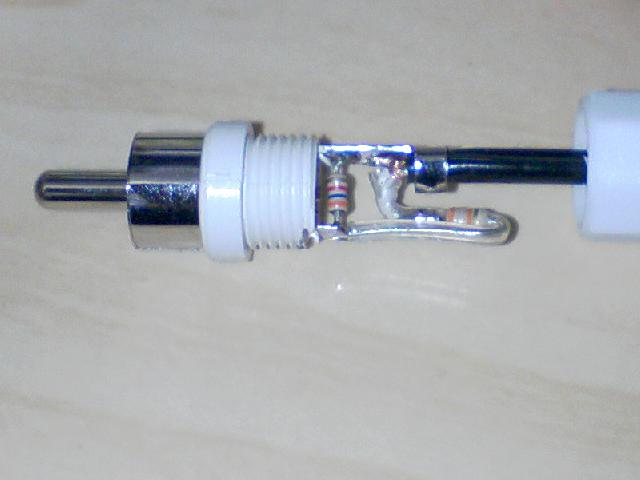

内蔵されているアンプのゲインが高いため、ボリュームを下げても音が大きいため、抵抗を内蔵した専用ケーブルを作成した。
抵抗は1/8Wサイズの物を使用しコネクタの内部に取り付けてある。
(サイズは1/8Wサイズだが、定格は1/4Wの物を使用)

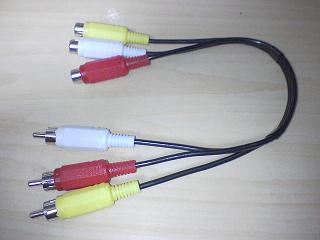

ビデオ用のケーブルは何も細工はしておらず、長さを揃えるためのもの。
