ニキシー管時計　製作レポート

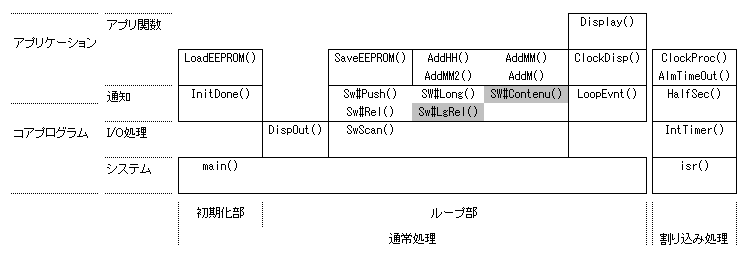

• システム
  • main()関数
    PICそのものの初期化と、ループ処理を行っている。
    初期化が終了したらInitDone()関数をコールしてPICの初期化終了を通知している。
    ループ内でDispOut()関数とSwScan()関数をコールしてI/O処理。
    DispOut()とSwScan()が終了したらLoopEvnt()をコールして、またDispOut()から順番に処理していく。
    ループの中に時間稼ぎループを入れてループ周期を調整している。
    #define IdleLoopCount 170 /* 時間稼ぎループ回数(0-255) */


  • isr()関数
    割り込みが発生したときにコールされる。
    今回はタイマ２を利用して3.2768MHzを分周して1/200ごとに割り込みをかけ、IntTimer()関数をコールする。
    割り込み種別毎に別々の関数をコールできるように想定して作っているが、結局タイマ２割り込みしか使用していない。


• I/O処理
  • DispOut()関数
    コールされるたびに一桁分づつ桁選択と数字出力を出力。
    一回目にコールされたら1桁目の情報、二階目で2桁目の情報……、6桁目の次は1桁目とういう具合。


  • SwScan()関数
    コールされるたびにプッシュスイッチが繋がっているポートの状態を見に行く。
    状態変化があった場合は、それぞれの状態を通知する関数をコールする。
    呼ばれる関数は状態の変化に応じてSw#Push()、SW#Long()、SW#Contenu()、Sw#Rel()、SW#LgRel()の５つ(#はスイッチの番号が入る)
    実際のところ、SW#Contenu()、Sw#Rel()は使わなかったので時計のプログラムからは削除されている。
    チャタリング防止のため、数回コールされて状態が安定していることが確認されてからSw#Pushをコールするようにしている。
    スイッチ押下、長押し、長押し継続と判断する回数は以下のdefine行で設定している。
    ループごとにカウントしているため、長押しと判定される時間等はループ周期の設定に影響される。
    #define SwPushCount 5 /* SWが押されたと認識するカウント数 */
    #define SwLongCount 500 /* SWが長押しされたと認識するカウント数 */
    #define SwContenuCount 90 /* SWが長押しが継続されたと認識するカウント数 */


  • IntTimer()関数
    タイマ２割り込み処理を行う。
    1/200秒ごとに割り込みがかかり、100回カウントして0.5秒毎にHalfSec()関数で通知している。


• 通知 通知部はシステムおよびI/Oのから通知される関数。
  必要に応じて関数の中身を編集する。

  • InitDone()関数
    PIC初期化終了を通知する。
    時計のプログラムでは、時計として動くために使用する変数の初期化とEEPROMからアラーム時刻等の設定をロードする関数をコールしている。


  • Sw#Push()関数
    プッシュスイッチが押されたことを通知する。


  • Sw#Long()関数
    プッシュスイッチが押されたままの状態で、長押しだと判断されたことを通知する。


  • Sw#Contenu()関数
    長押しの状態が継続していること通知する。
    計測されている間は一定間隔で通知され続ける。
    時計のプログラムでは最初のうちは時刻設定で使用していたが、容量の関係で削った。


  • Sw#Rel()関数
    プッシュスイッチが開放されたことを通知する。
    短押しの場合に通知されて、長押しの場合はSw#LgRel()で通知される。


  • Sw#LgRel()関数
    長押しの状態から開放されたことを通知する。


  • HalfSec()関数
    0.5秒毎にコールされる。
    コールされるたびに1Hz出力のH/Lを切り替えたり、時刻更新やアラーム等の出力を行うClockProc()関数やAlmTimeOut()関数をコールしている。



• LoadEEPROM()関数
  EEPROMに保存されているアラーム時刻等の設定を読み出す。


• SaveEEPROM()関数
  アラーム時刻等の設定をEEPROMに保存する。


• AddHH()関数・AddMM()関数・AddMM2関数・AddM()関数
  時刻設定などで利用する共通処理。


• ClockDisp()関数・Display()関数
  表示モードにしたがって、表示用メモリに表示内容を格納する。


• ClockProc()関数
  時刻の更新


• AlmTimeOut()関数
  設定時刻と現在時刻を比較してアラームやタイマ出力を制御。
