ニキシー管時計　製作レポート

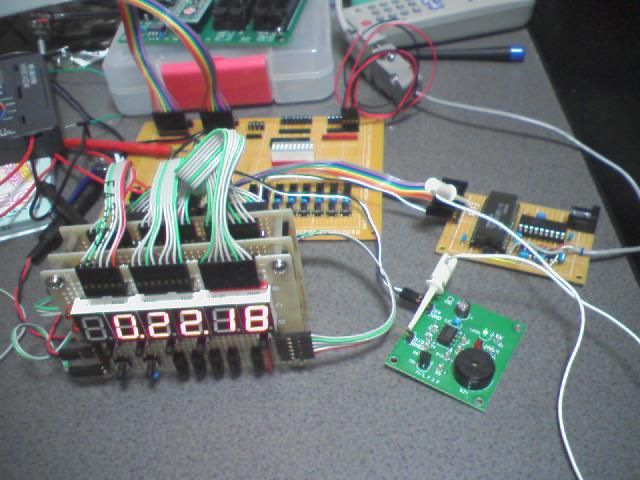

	動作確認の様子 3枚の基板で校正されており、正面が表示とスイッチ類、真ん中に7セグメントLEDのドライバ、背面にPIC基板となっている。 簡易ロジアナとトラ技08年1月号付録基板のロジックチェッカを使用して動作確認。

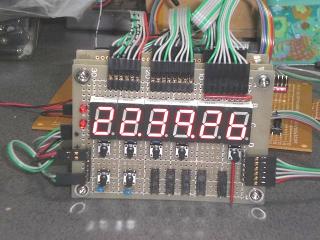

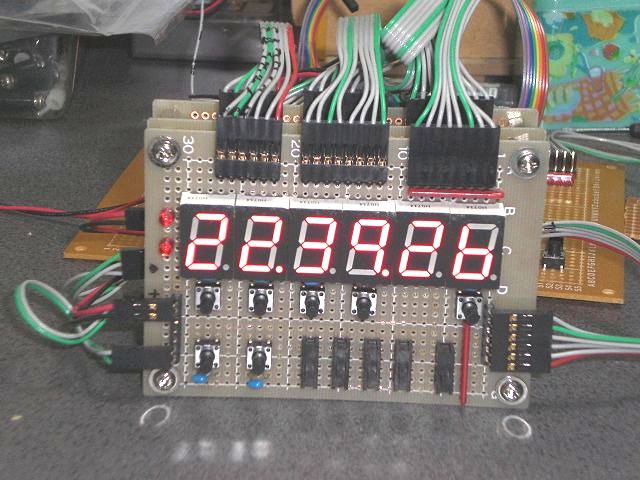

	正面と7セグメントLEDとスイッチ類 コネクタから延びるケーブルがすごいことになっている。

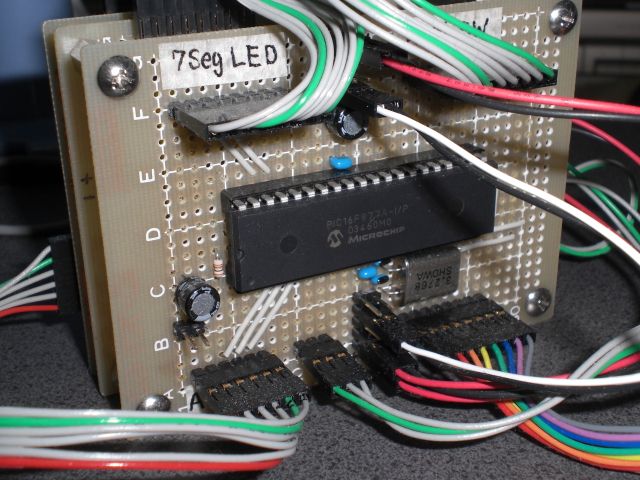

	裏面のPIC部。 この基板単体で試験用ボードとしても利用できるようにしている。

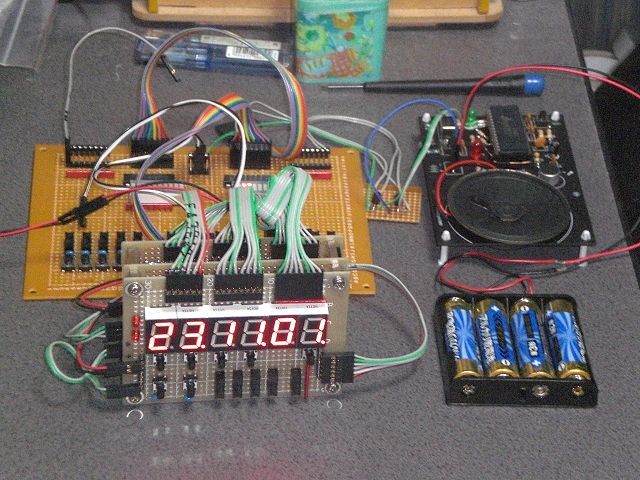

	アラーム出力に音声を使うことを急遽思いついたので、秋月電子で『６０秒電子録音・再生モジュール　Happiness Voice Recording』を買ってくる。 ニキシー管時計の方は単品の６０秒録音・再生ＩＣ　APR9600の方を使っている。 基板が両面基板で加工が面倒なので、ここなどを参考にICソケットを加工して２メッセージ分録音再生出来るように加工してある

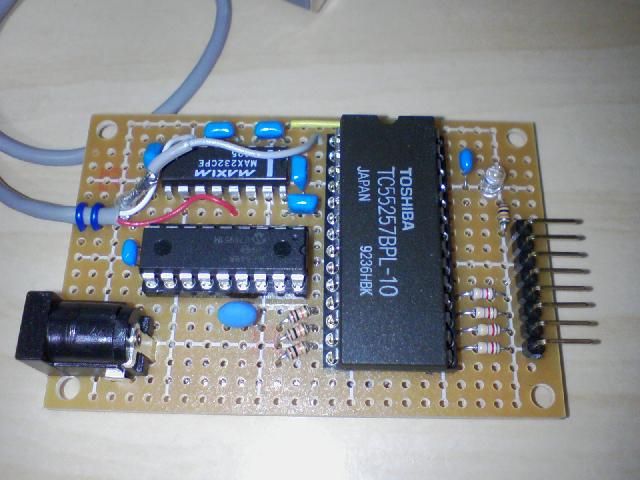

	動作確認用に急遽作った4ch簡易ロジアナ DANGAN4さんのPICを始めようにあったもの PICとICソケットと1μFのコンデンサ以外はありあわせのもので作った。 MAX232CPEを使っているため、コンデンサの値がオリジナルとは異なっている。

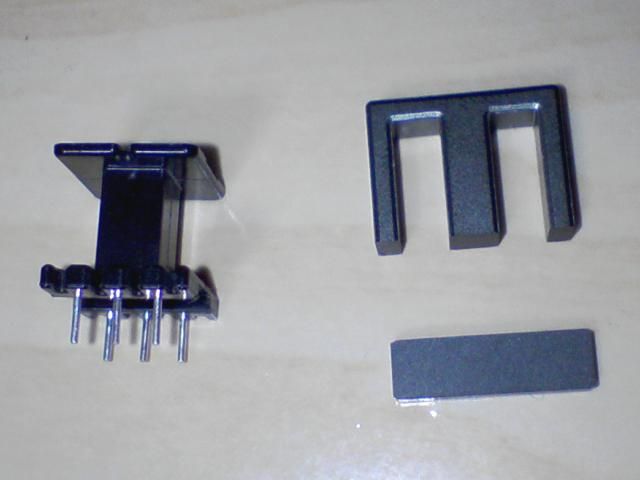

	ボビンとEIコア

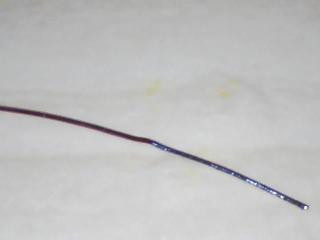

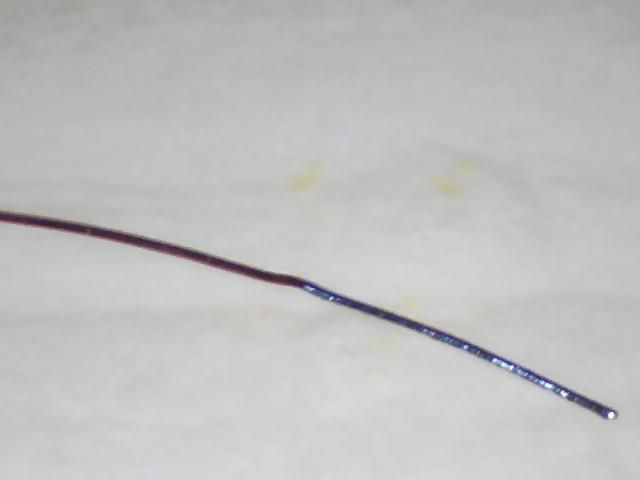

	0.5mmのポリウレタン線 線が太くボビンに取り付けてからハンダで皮膜を溶かそうとしても溶けにくいので、巻き始めの方にあらかじめハンダメッキしておく。

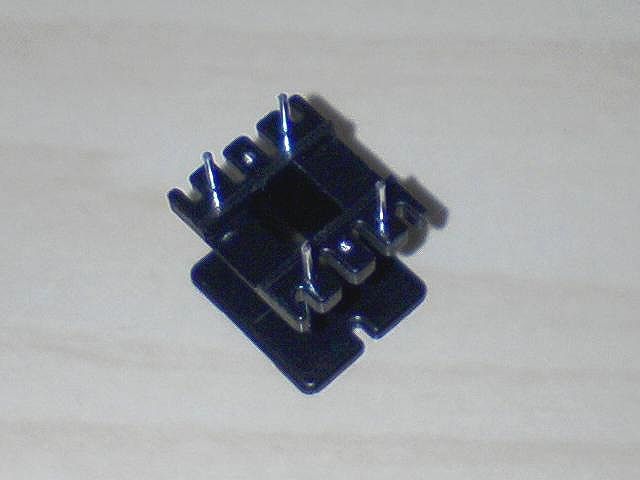

	ボビンで未使用の端子はあらかじめ切り取っておく。

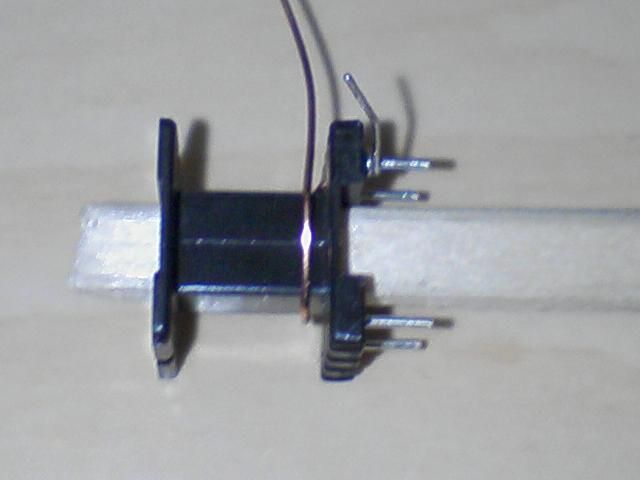

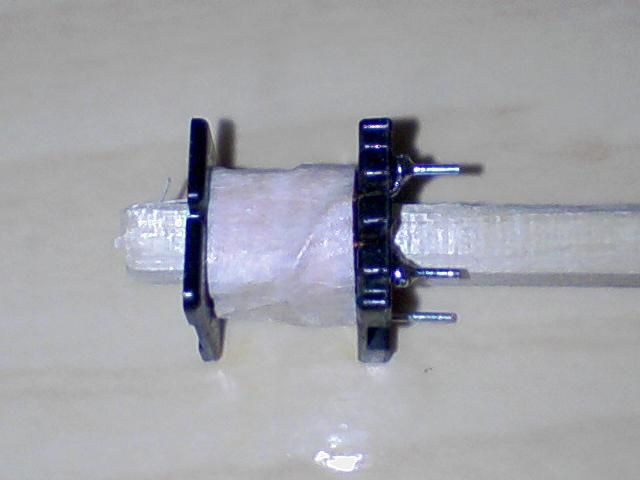

	割り箸にボビンを挿すと作業しやすい。 人によっては専用の道具を作ったりしている。

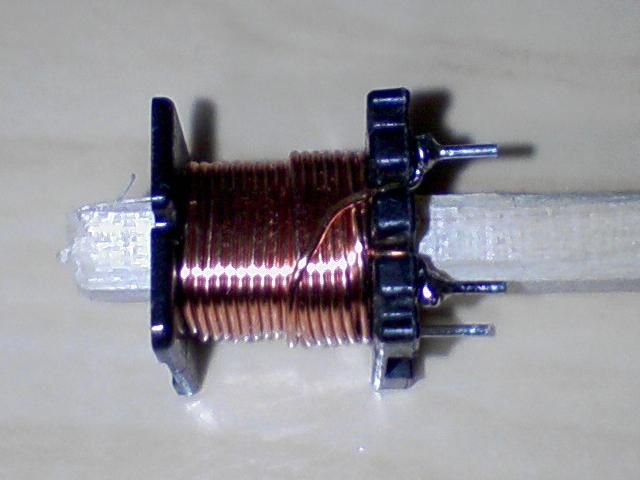

	40回巻き終わったところ。 巻き終わった後に余分な線を切ってボビンに取り付ける部分をハンダメッキしてからボビンにハンダ付け。
	このままでは二次コイルが巻きにくいので、マスキングテープで保護する。

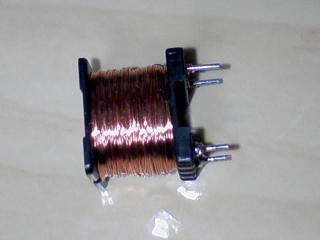

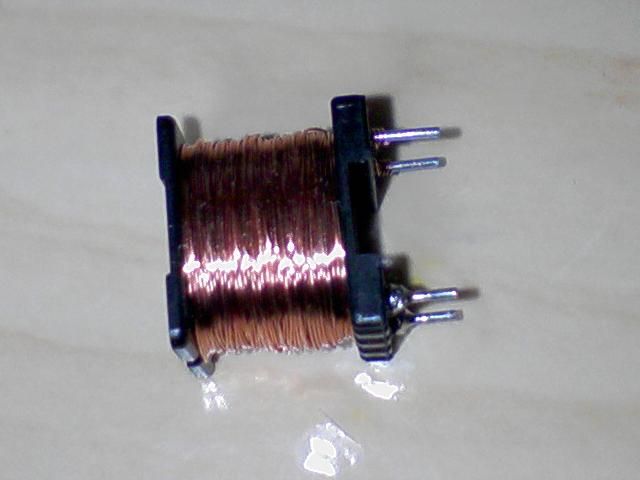

	二次コイルを巻いたところ。 0.16mmのポリウレタン線300回。 こちらは線が細いのでボビンの足に絡げてからハンダ付け。

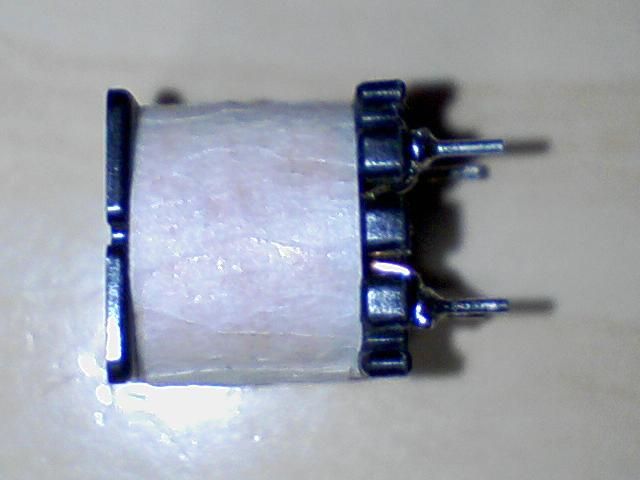

	マスキングテープで保護したところ。

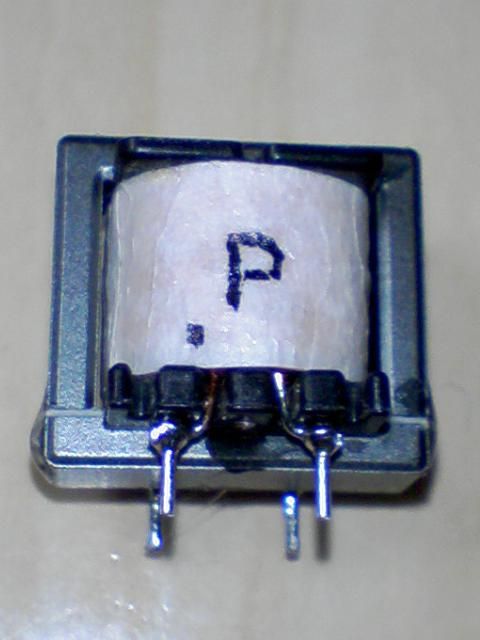

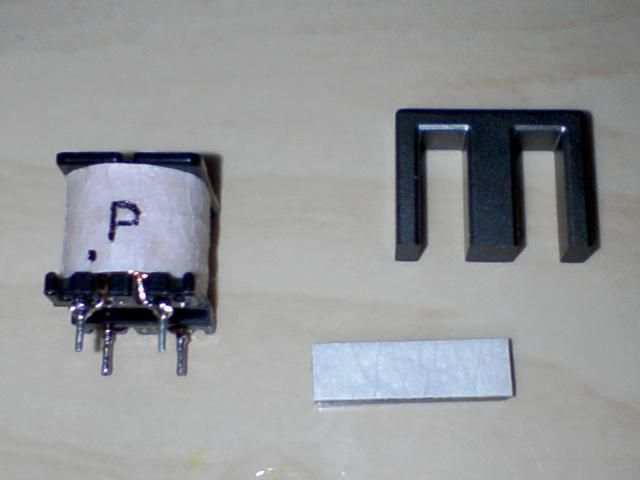

	巻き始めや一次二次のマークををマスキングテープに書いたところ 回路図には0.3mmのギャップを設けることになっていたのでEIコアの「I」の方に0.3mmになるようにマスキングテープを重ねて張っている。
	ボビンとEIコアを合わせたところ。 接着剤でEとIをくっつけている。EとIの間にギャップが0.3mmになるようにテープが貼ってある。 ボビンとコアも接着剤で固定していた方が、動作時にキーンという音が抑えられる。
