ニキシー管時計 製作レポート
ニキシー管時計 製作レポート
 |

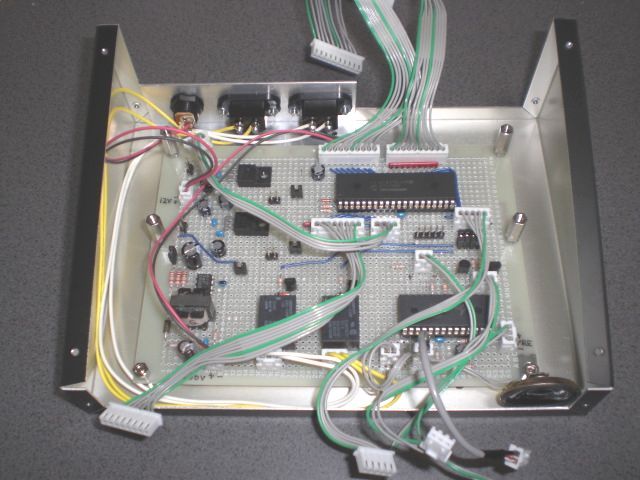

メイン基板 |
 |

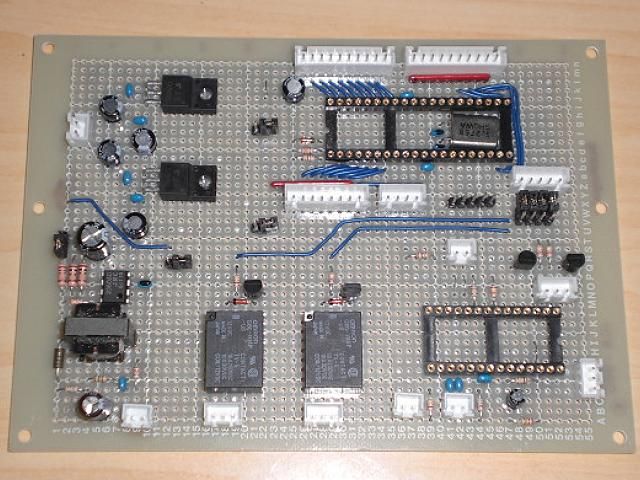

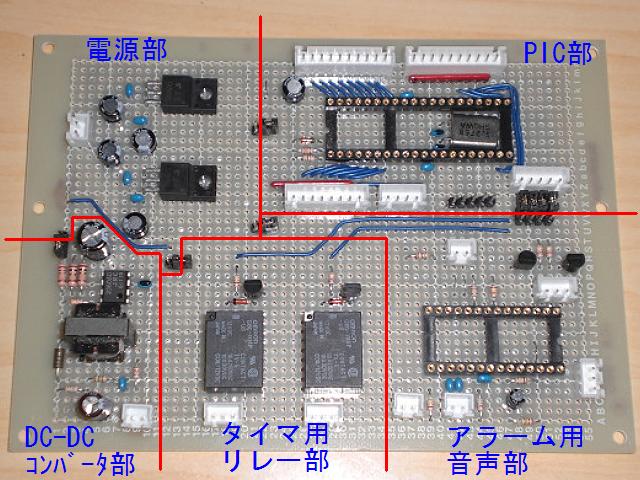

メイン基板は5つのブロックからなっている 各ブロックの電源や信号線は単体での動作確認用にジャンパーピンで分離できる |
 |

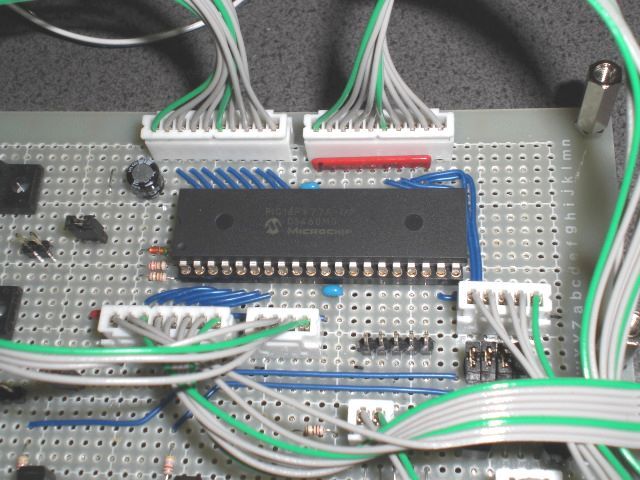

PIC部のアップ |
 |

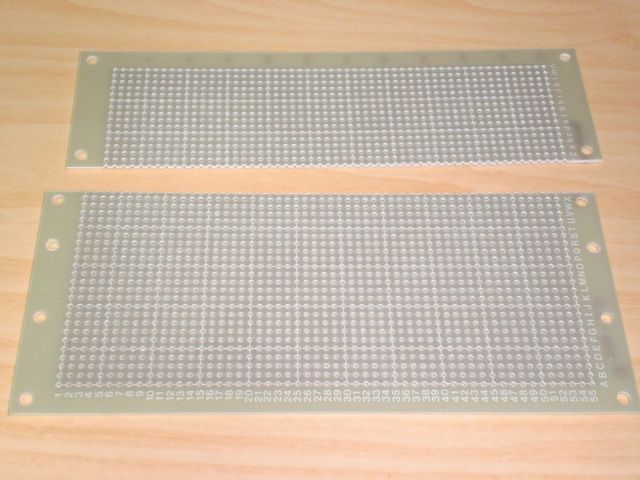

基板をドライバー部と表示部の2枚に分ける |
 |

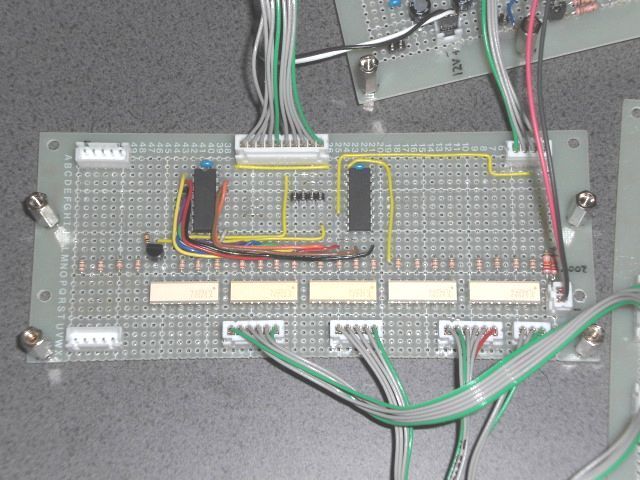

ドライバー部の基板 途中で設計変更したため、未使用のコネクタと抵抗が残っている |
 |

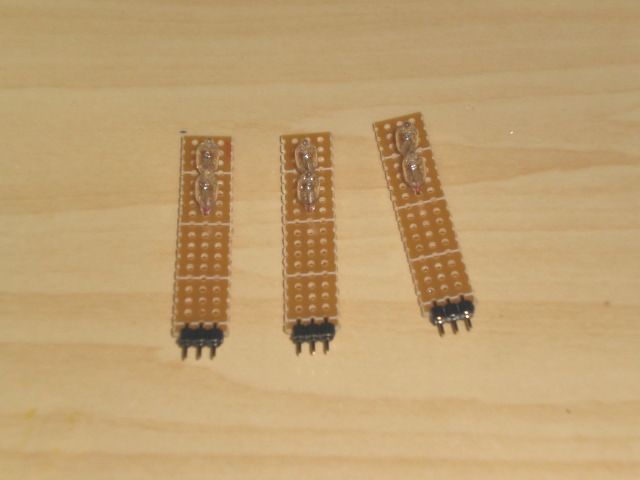

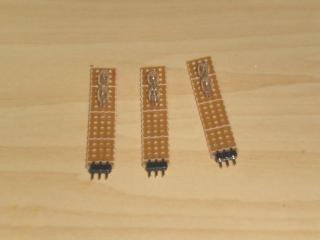

AM/PM表示用と「：」表示用のネオン管 配線の関係でAM/PM用と「：」用の裏面の配線が若干違う |
 |

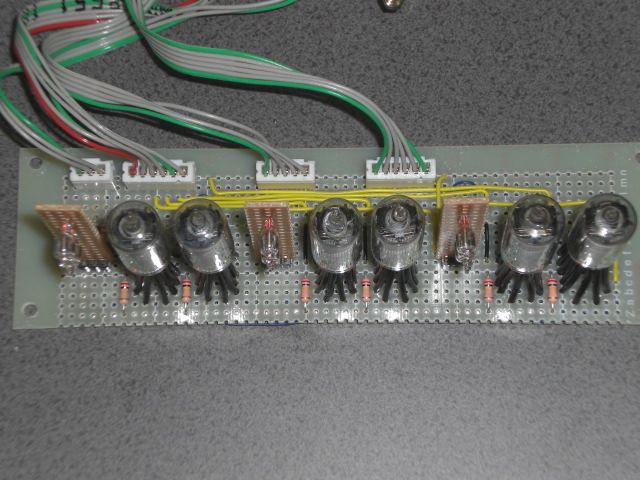

表示部の基板 |
 |

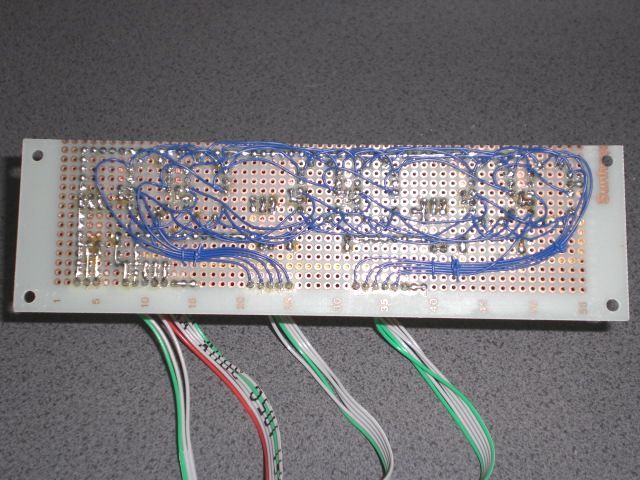

表示部の基板の裏面 ジュンフロン線で配線している |
 |

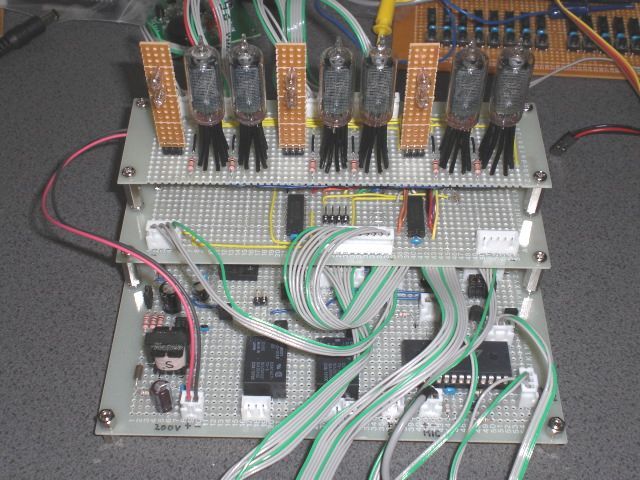

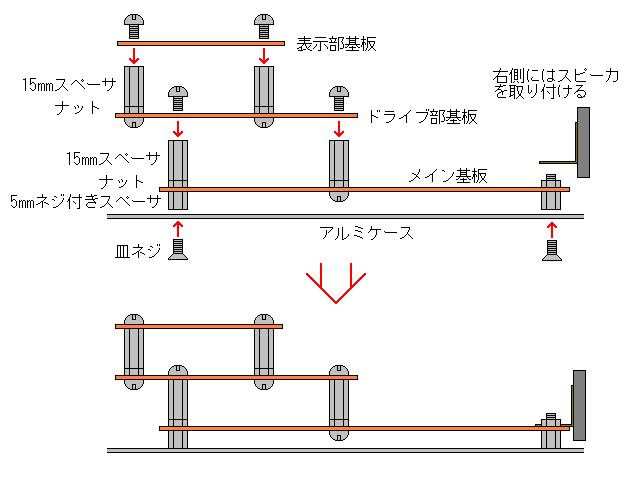

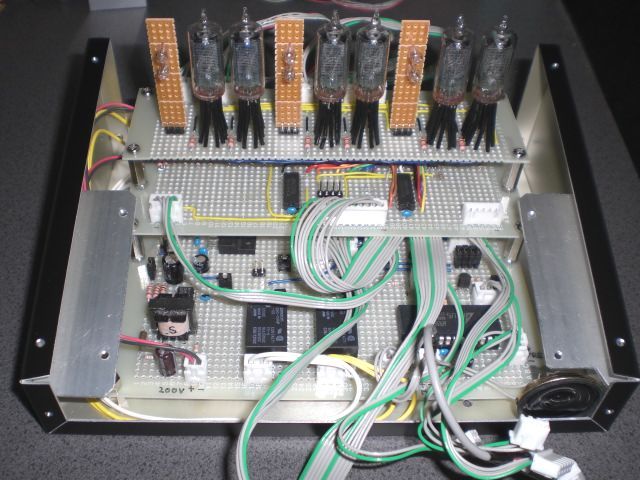

各基板を組み合わせたところ ケースの形状に合わせて階段状に重なっている。 |

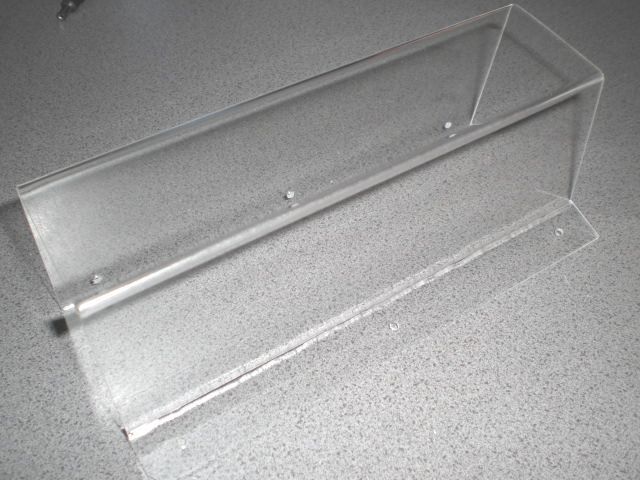

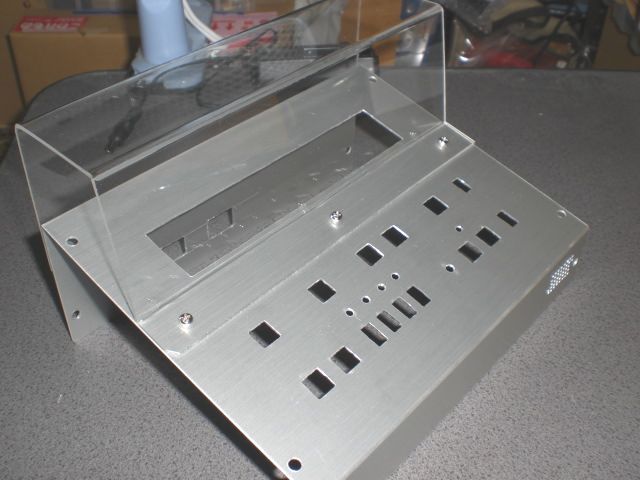

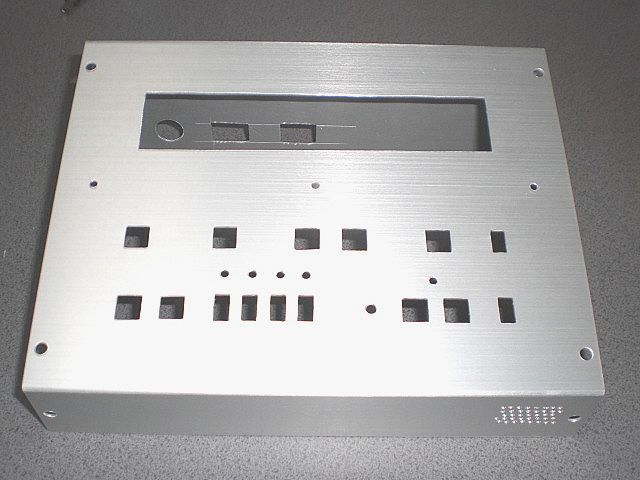

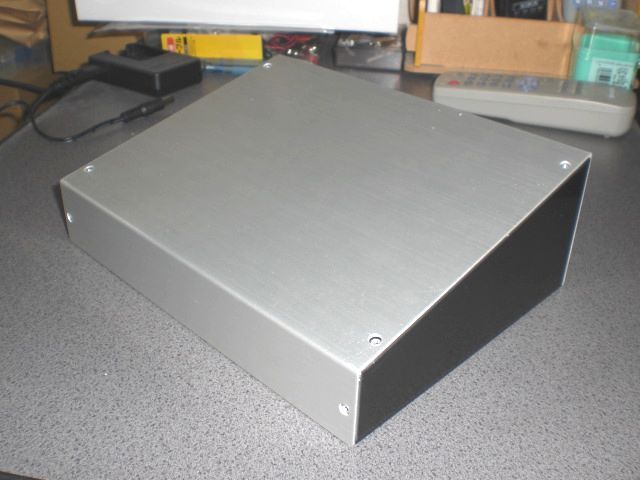

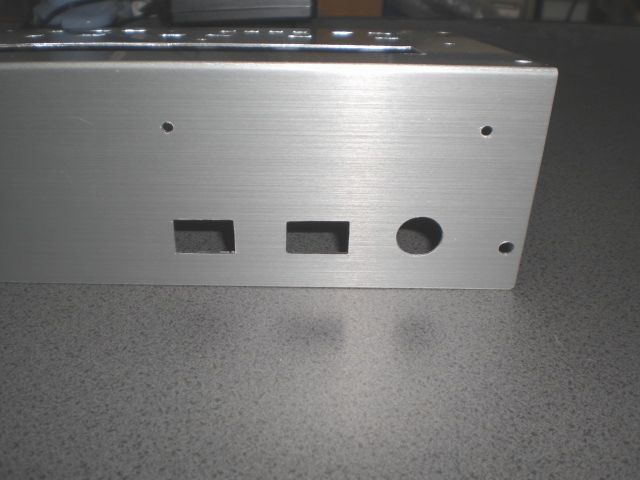

今回使用するケース
 |

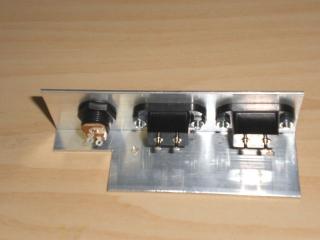

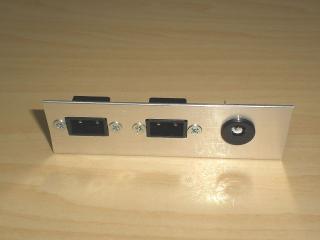

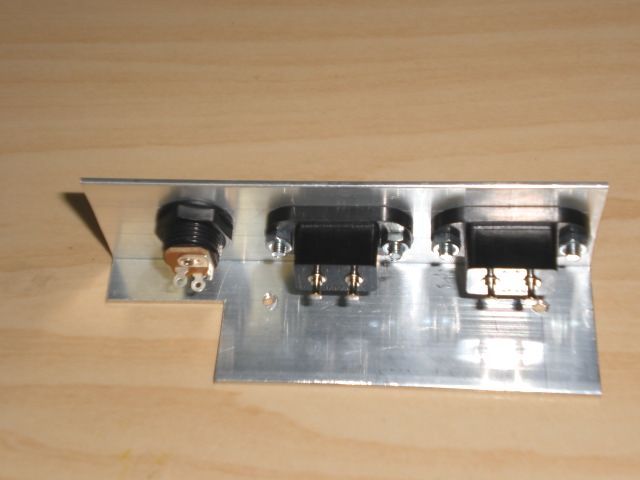

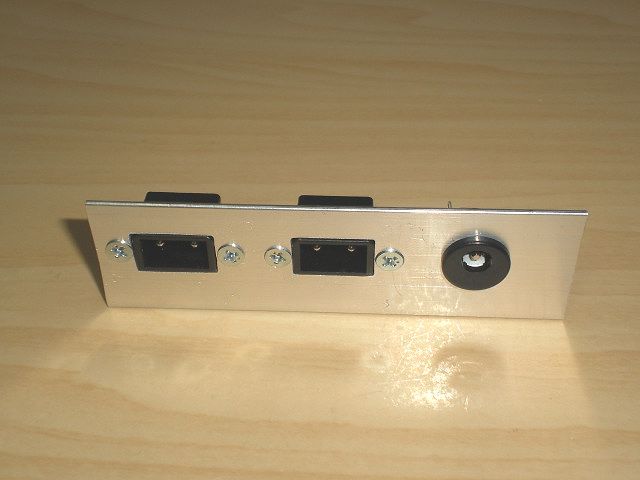

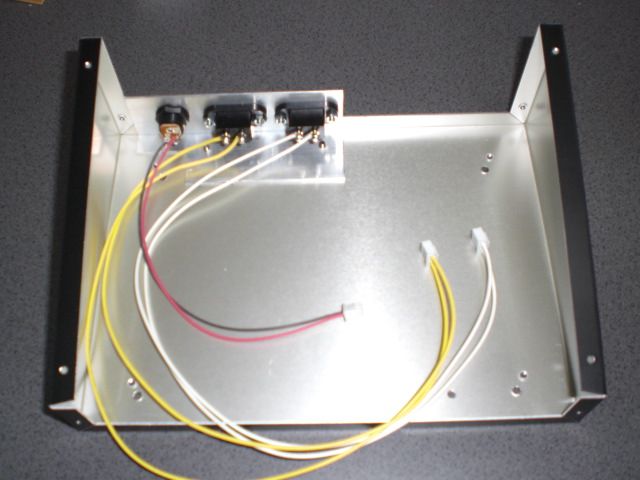

コネクタを付けたLアングルをケースに取り付けたところ。 |
 |

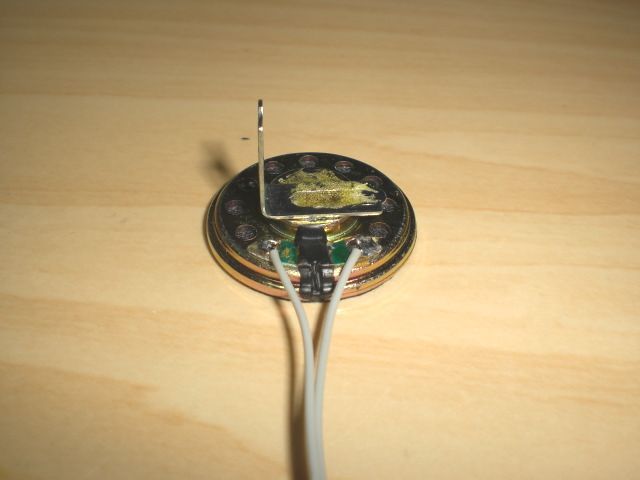

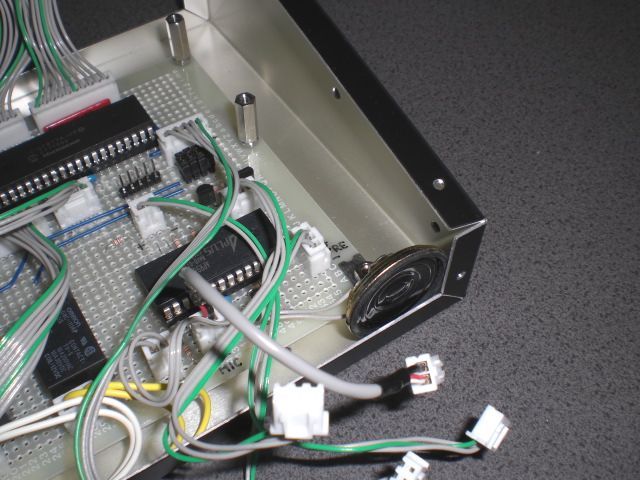

スピーカ取り付けのため、L金具をスピーカに接着する。 |
 |

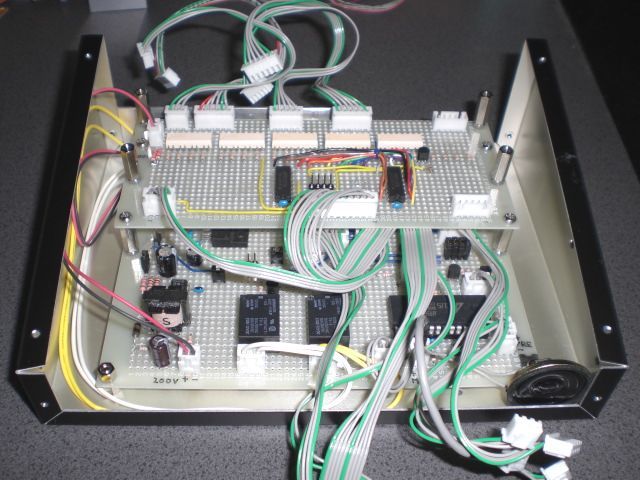

ドライバ基板を取り付けたところ。 |
 |
表示基板を取り付けたところ。 スイッチ基板を取り付けるLアングルも合わせて取り付け。 |
 |

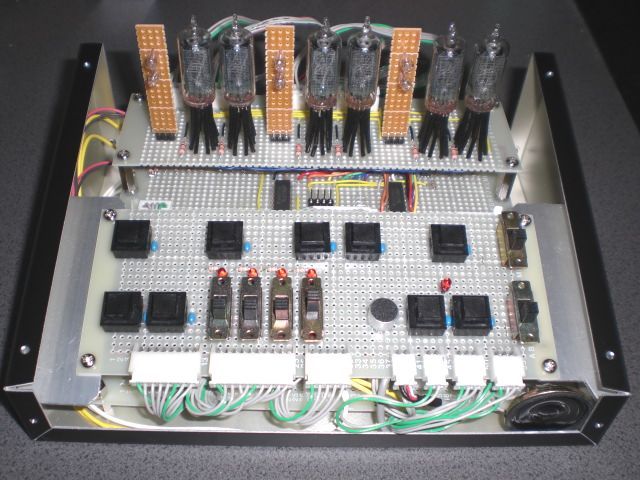

スイッチ基板を取り付けたところ |
 |

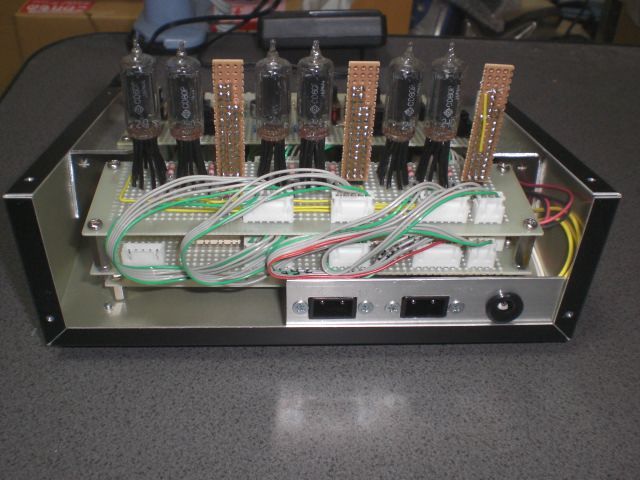

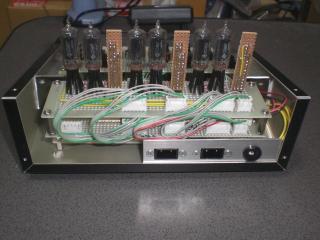

背面から見たところ |
 |

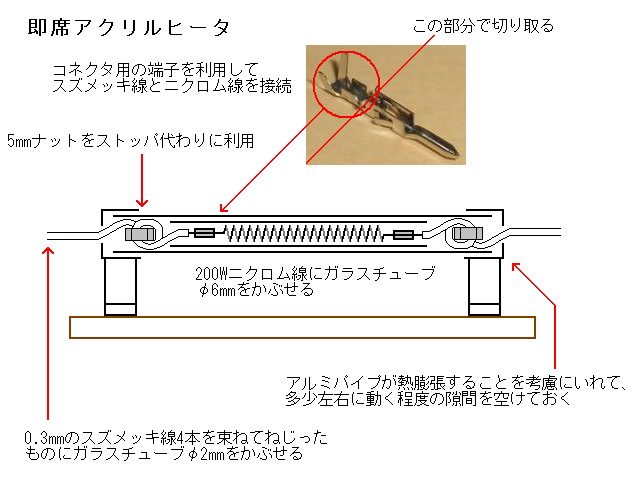

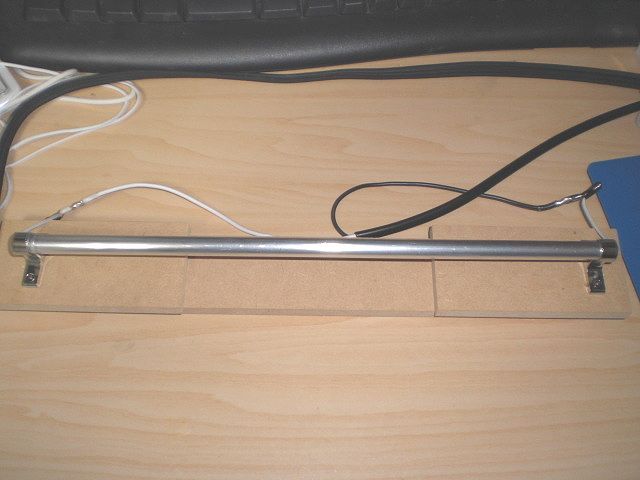

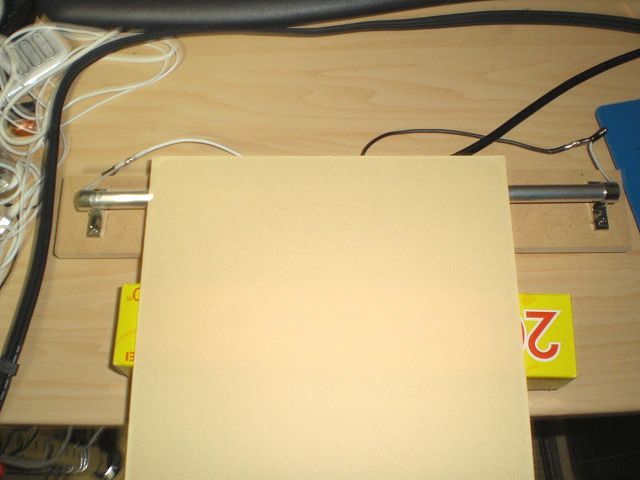

製作したヒータ。 土台のMDF板は残材を使った関係でサイズの小さいため、組み合わせて使っている。 |
 |

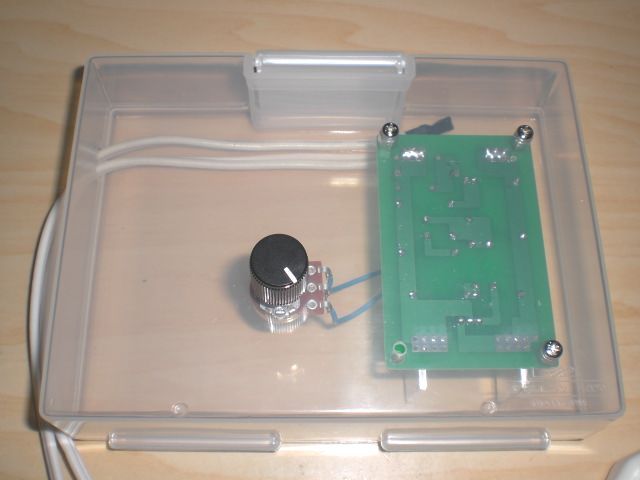

ヒータの温度調整用に作ったトライアック万能調光器キット（２０Ａタイプ） 100円ショップで買ったケースに入れている |
 |
蓋に取り付けてみたところ |
|

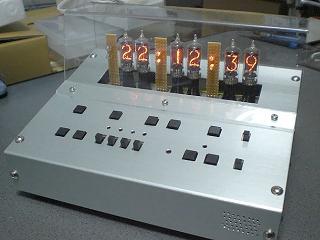

完成 |
